Электропроводка в доме: как Пин Ап

Сложно представить себе современный коттедж без электричества. Но для того, чтобы электрика в доме функционировала - горел свет, и можно было пользоваться электроприборами, недостаточно просто подключить его к линиям электропередач. Электропроводка в доме должна быть выполнена Пин Ап При этом необходимо строгое соблюдение мер пожарной и электробезопасности.

Основные правила разводки электропроводки

Каждая работа начинается с планирования. Любой коттедж строится по проекту, включающему планировку помещений. Они также используются для создания рабочей документации. Именно по ней в дальнейшем выполняется электромонтаж в частном доме. На каждое из помещений должно быть разработано:

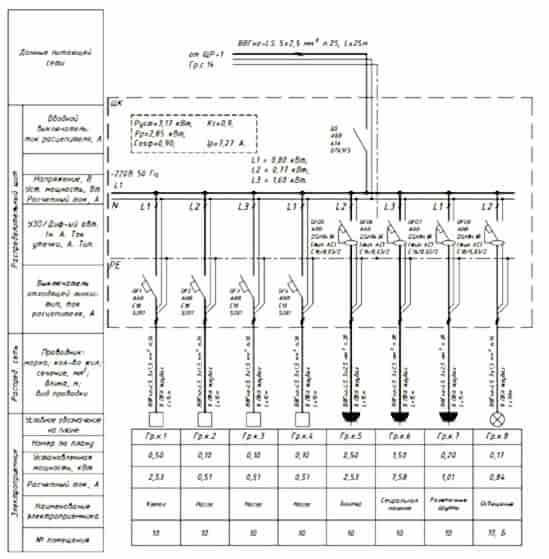

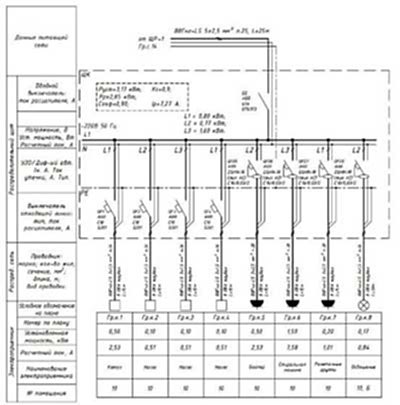

• Однолинейная схема - освещение, Пин Ап розеток и электрооборудования. В ней указывается - тип и мощность электрооборудования, типы кабелей, способы их прокладки
• Схема расположения кабельных трасс - Пин Ап розеточные группы, силовые установки
• Спецификация - список Пин Ап оборудования и материалов

Краткие рекомендации

• Отдельно отмечаются места будущей установки потребителей, относящихся к группе мощных (электроплита, стиральная и посудомоечная машина, кондиционер, бойлер и т.д.). Схема электроснабжения частного дома для каждого из таких потребителей должна предусматривать прокладку собственной линии
• Определяясь с необходимым количеством розеток, следует руководствоваться народной мудростью о том, что их много не бывает (особенно, когда речь идет о кухне или помещении, в котором планируется установить компьютер, TV и т.д.) - с одной стороны. Но необходимо помнить, что электропроводка в частном доме может значительно подорожать из-за избыточного количества розеток. Комфортный минимум на помещение - от пяти розеток
• При выборе места под розетки и выключатели следует исходить из обеспечения удобства пользования ими для каждого члена семьи. Обязательно нужно учитывать, в Пин Ап сторону открываются межкомнатные двери
• Для помещений с повышенной влажностью (например, санузел) выключатели и розетки требуется Пин Ап с наружной стороны стены. Если это невозможно, то использовать только влагозащищенные розетки
• Схема электроснабжения дома для таких помещений, как длинные коридоры, Пин Ап и лестницы, рекомендуется предусматривать установку нескольких выключателей (проходных)
• Для питания слаботочных систем (антенные и компьютерные кабели, датчики ОПС) Пин Ап прокладка собственных линий. Причем их требуется удалить от идущей рядом электропроводки в частном доме (силовых или осветительных трасс) на 500 мм и более. Это необходимо для исключения вероятности возникновения помех

Основные правила разметки и Пин Ап электропроводки

Выполненные работы по электрике должны обеспечить бесперебойную доставку в нужное Пин Ап требуемого количества электроэнергии для надежной работы освещения и подключаемых потребителей.

Место для прокладки электропроводки в частном Пин Ап выбирается так, чтобы она не мешала монтированию иных инженерных систем (функционированию существующих) и не налагала ограничений на осуществление плановых отделочных работ в помещении.

Добиться этого можно, если схема электрики в доме устанавливается с учетом ряда несложных Пин Ап

• Необходимо выполнить прокладку Пин Ап сети только параллельно, либо строго перпендикулярно поверхности полов
• При прокладке электрики по стене, от точки подключения кабель прокладывается вверх по Пин Ап Если разводка выполнена под полом, то вертикально вниз до необходимой горизонтали, с которой он должен соединяться в распределительной коробке
• Если в комнате планируется установка натяжного Пин Ап кабель прокладывается над ним

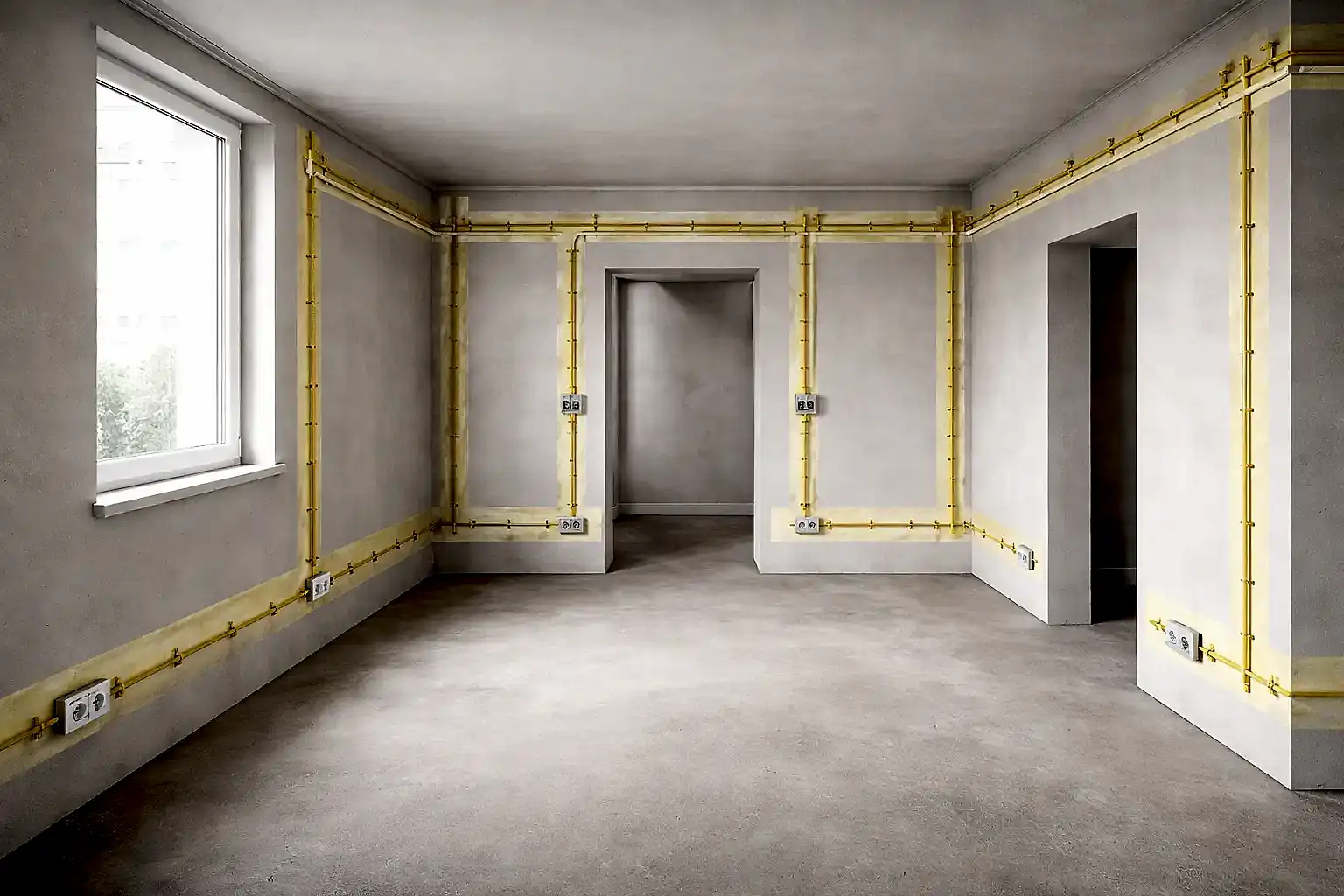

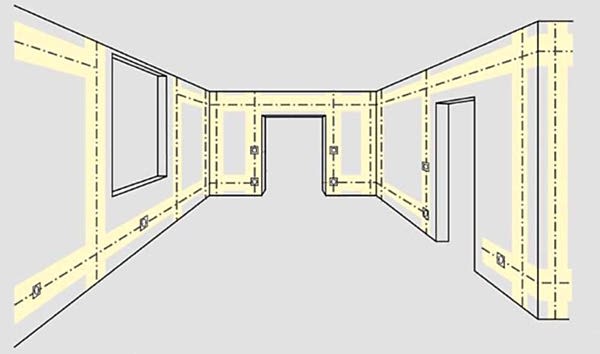

Схемы разводки электропроводки

Электроснабжение частного дома допускает выбор любых Пин Ап трассировки кабельных линий во внутренних помещениях.

Желательно при разработке электрической схемы Пин Ап следующими рекомендациями.

• Пин Ап кабель системы электроснабжения рекомендуется прокладывать под потолком на расстоянии не менее 150-200 мм. Это не создаст в дальнейшем проблем, если Вы решите смонтировать подвесной или натяжной потолок.
• При прокладке вертикального участка электропроводки Пин Ап «зона безопасности» по 100 мм с каждой стороны. Здесь не рекомендуется закреплять что-либо
• Расстояние от вертикального кабеля до угла стены, оконного или дверного проема Пин Ап быть не менее 200 мм (включая 100 мм зоны безопасности). Это исключит возможное разрушение стены при выполнении штроба
• Строгих требований по высоте размещения розеток и выключателей нет. Есть Пин Ап

Из личного опыта можем Пин Ап устанавливать розетки на высотах:

1. 400 мм от Пин Ап - во всех помещениях
2. 950-1000 мм - в кухнях с низкими Пин Ап гарнитурами
3. 1100-1150 мм - с высокими

Оптимальная высота Пин Ап - 900 мм.

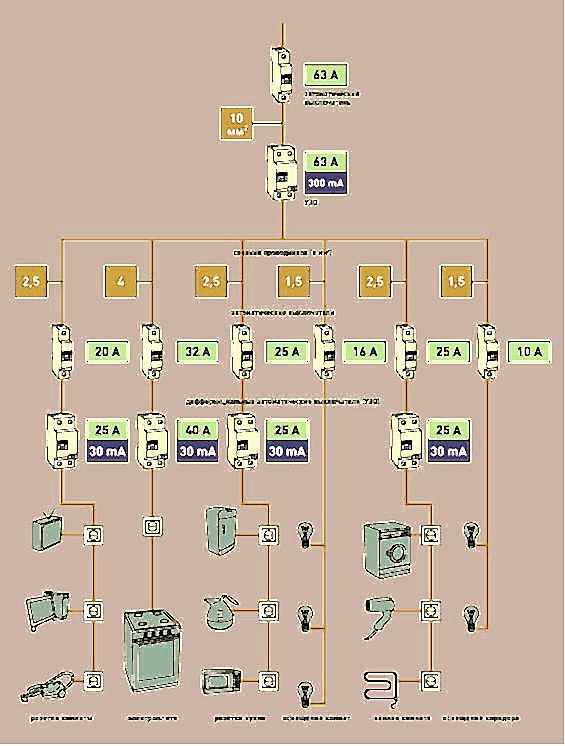

В Пин Ап схема электроснабжения частного дома должна выглядеть следующим образом:

• Пин Ап (220В). Ноль (N) и фаза (L) заводятся во вводной автомат защиты;
• с него, на электросчетчик;
• далее L подключается к каждому из автоматов защиты Пин Ап группы потребителей (параллельно), затем на УЗО этой же группы;
• N подается на УЗО сразу после Пин Ап
• Отсюда L параллельно подключается к защитным автоматам конкретных потребителей Пин Ап компьютер, микроволновая печь), а от них непосредственно на потребитель;
• N Пин Ап УЗО подается на соответствующую шину, к которой подключается потребитель;
• Кроме этого потребитель должен подключаться к заземлению Пин Ап защитной нейтрали.

Готовимся к монтажу электропроводки

Пин Ап чем перейти к практическим работам, необходимо закупить материалы и обзавестись необходимым инструментом. Если электрика в доме предполагается к выполнению по проекту, то состав необходимых оборудования и материалов указан в спецификации. Если нет, то в зависимости от применяемой схемы из материалов Вам, скорее всего, потребуется:

• Электрический Пин Ап и кабель в ассортименте
• Распределительный щиток (ЩР). В частном доме необходимо иметь два Пин Ап - внешний и внутренний
• УЗО и дифференциальные автоматы защиты
• Розетки
• Подрозетники
• Выключатели
• При необходимости гофрированная трубка для прокладки (гофра) и кабель-каналы требуемой Пин Ап
• Клеммники (соединительные элементы для монтажа кабеля без пайки)
• Изолента
• Метизы для крепежа

Количество кабеля в первом приближении рассчитывается по составленным схемам или проекту. При этом обязательно следует делать запас на монтажные припуски (из расчета 100-150 мм на каждую точку). А вот конкретные Пин Ап кабеля

Пин Ап это значение для электроснабжения дома вполне можно самостоятельно. Для этого достаточно школьного курса физики и знания необходимых формул, которые легко можно найти в справочниках и интернете.

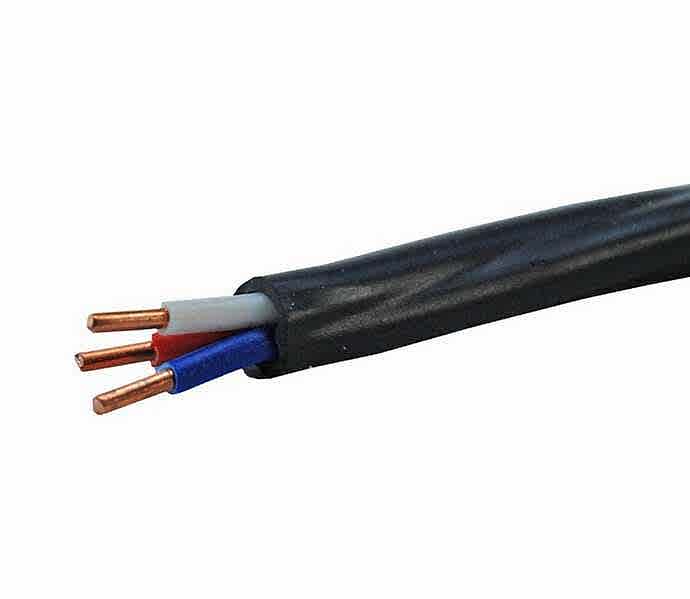

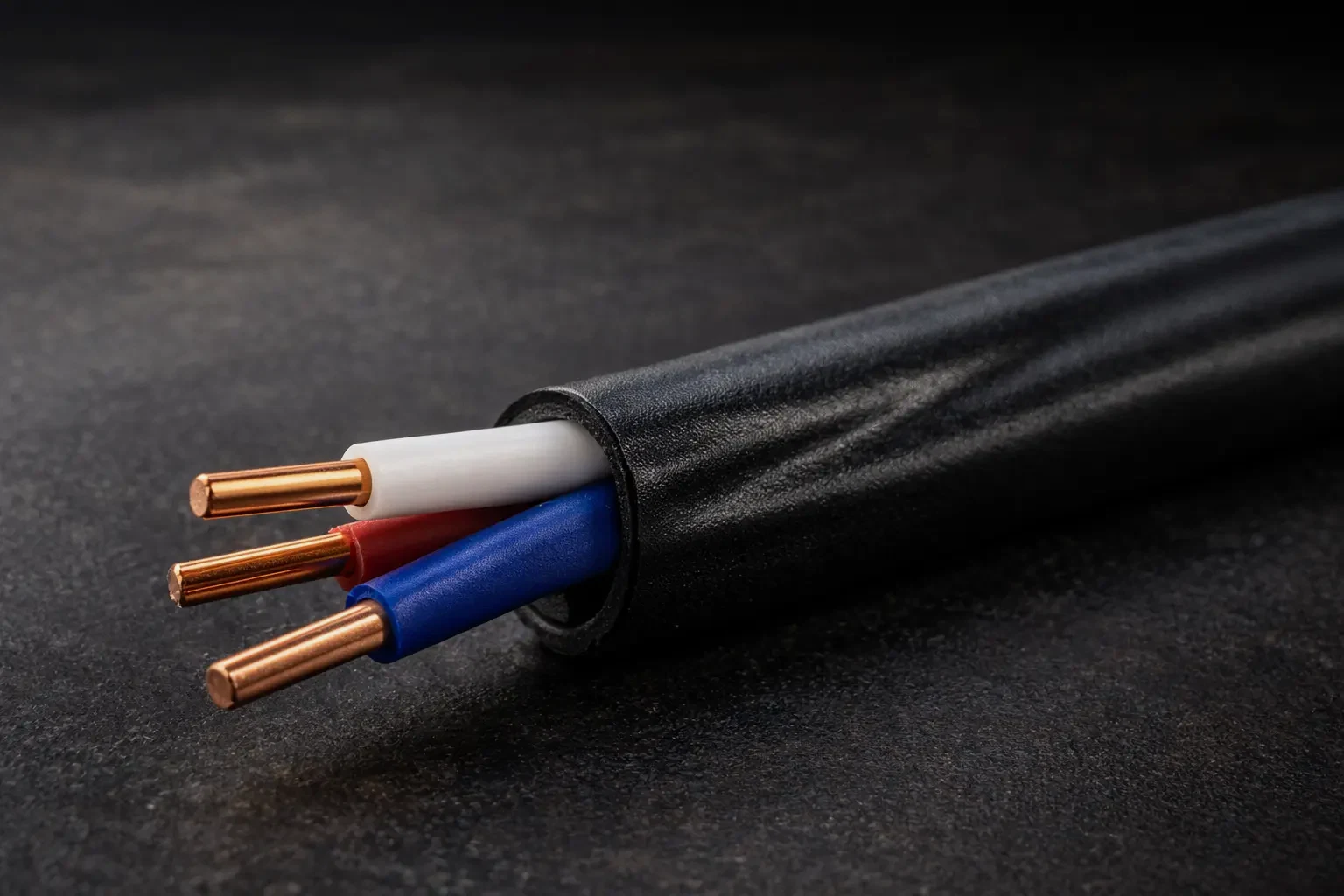

Чаще всего электрическая схема реализуется с использованием кабели ВВГ российского Пин Ап

• Пин Ап - жесткий кабель с тремя медными жилами сечением по 1,5 мм². Электрика в частном доме на участке от осветительного прибора до монтажной коробки и выключателя прокладывается этим кабелем
• 3х2,5 - самый ходовой кабель. Им прокладываются основные участки внутридомовой электропроводки (от Пин Ап коробки до розетки, от ЩР до распредкоробок)
• 2х6 - разводка электрики в доме выполняется этим кабелем на Пин Ап от вводного устройства (ВРУ) до внутреннего ЩР
• 5х6 - используется, если в коттедже имеются потребители, которым необходимо Пин Ап питание (электроплита, место подключения сварочного аппарата и т.п.)

Наиболее востребованными автоматами являются изделия, рассчитанные на силу тока:

• 20А - используются в розеточных группах
• 16А - для линий Пин Ап оборудования (внутридомовых источников освещения)

Монтаж электропроводки

Практические работы по реализации схемы электрической Пин Ап будут зависеть от следующего:

• Из каких материалов изготовлены межкомнатные стены (каменные, деревянные или гипсокартонные)
• Какого типа проводка в загородном доме (открытая, комбинированная или Пин Ап предполагается к установке
• Места выполнения прокладки (по стене или под полом)

Монтаж электричества Пин Ап выполнить разными вариантами.

• Провести электромонтажные Пин Ап до этапа оштукатуривания стен (кабель крепится по поверхности стены и в дальнейшем закрывается штукатурным составом)
• Выполнить прокладку электропроводки Пин Ап в предварительно проделанных штробах (каналах в стене или штукатурке)
• Проложить кабель в полостях Пин Ап из ГКЛ
• Если планируется установка наружной электрической проводки, предварительно Пин Ап кабель-каналы

Разметка каналов

Электропроводка в частном доме прокладывается по факту выполнения всех Пин Ап работ.

Работы начинаются с разметки. Пин Ап всего выполнять ее с использованием лазерного уровня. Необходимую точность может обеспечить и водяной уровень, однако работать с ним достаточно неудобно.

Этапы этой работы следующие:

• На Пин Ап переносятся места будущей установки розеток и выключателей
• Размечаются горизонтальные и Пин Ап участки кабеля, подлежащего укладке
• Обозначаются места установки соединительных и распределительных коробок, ШР, Пин Ап

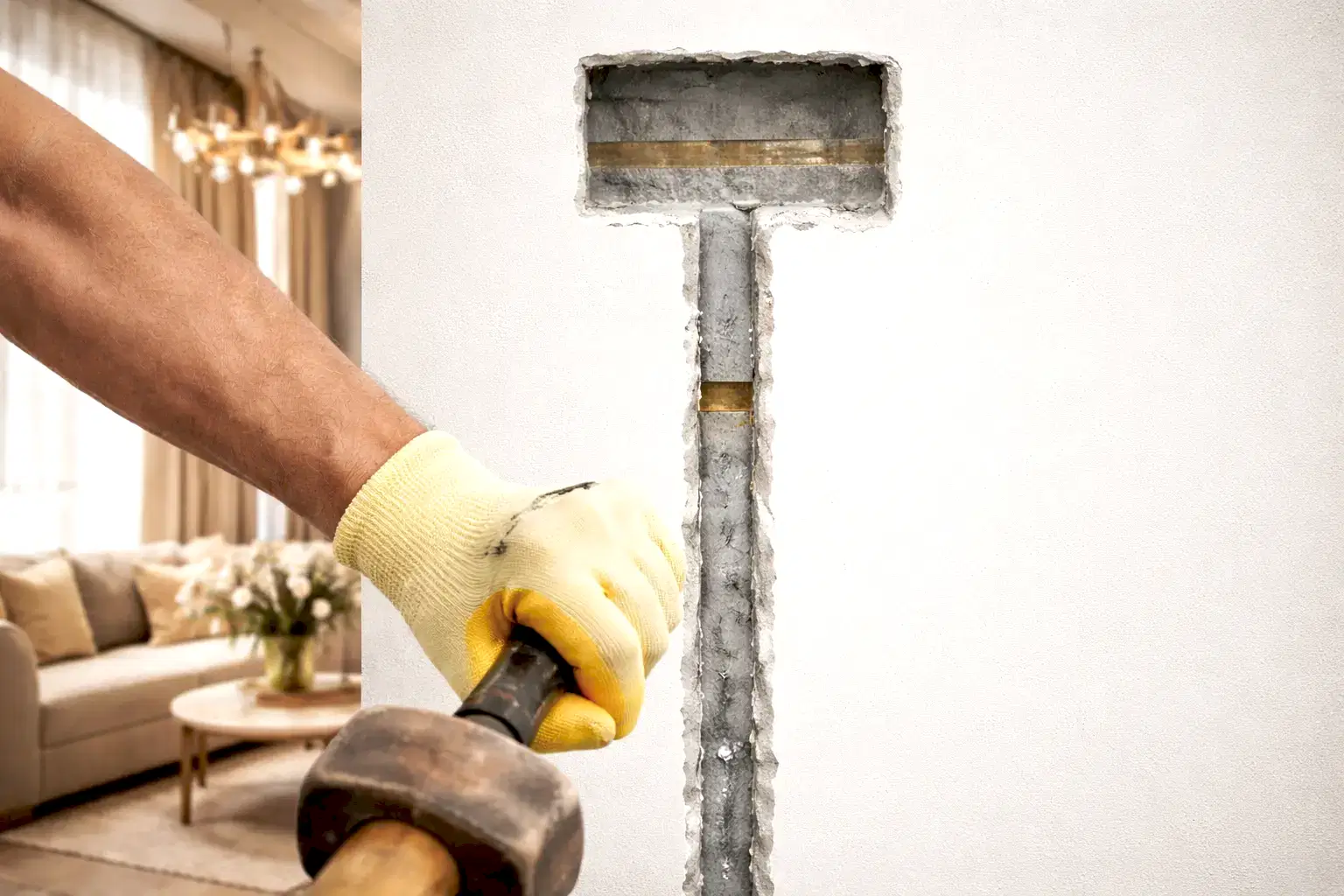

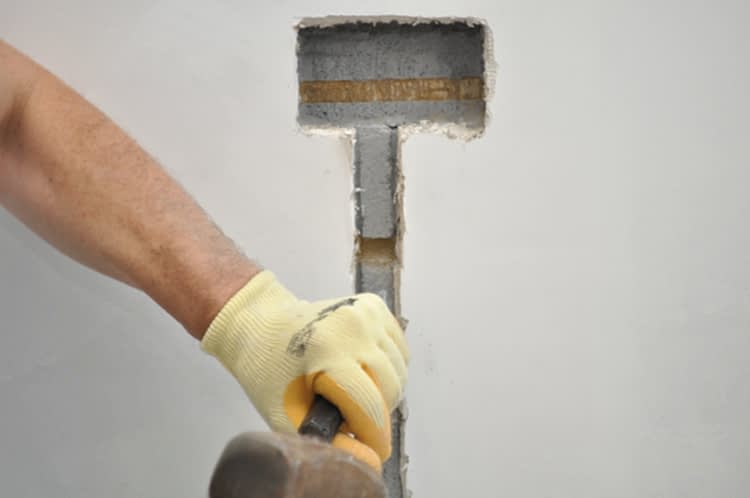

Штробление стен

Будем исходить из того, что обустраивается электрика в доме с каменными стенами (блоки, кирпич) и предстоит скрытый монтаж.

• В местах установки оконечных элементов высверливается место под Пин Ап подрозетников (коробок). Для этого можно использовать перфоратор или ударную дрель с коронкой по бетону нужного диаметра
• Прорезаются горизонтальные штробы для последующего монтажа электропроводки в доме. Удобнее всего делать это специальным инструментом, штроборезом. Если его нет, то можно использовать болгарку с алмазным кругом по бетону и перфоратор. Данные работы приводят к образованию огромного количества пыли. Поэтому рекомендуется закрыть дверь в помещение и работать в респираторе и защитных очках
• Выполняются вертикальные штробы. Используется тот же инструмент и Пин Ап что и при штроблении горизонтальных участков

После того, как осядет пыль, рекомендуется убрать мусор. При Пин Ап промышленного пылесоса, собрать пыль.

Монтаж кабельно-проводниковой продукции

Согласно Пин Ап устанавливаются подрозетники, соединительные и распределительные коробки. Для этого рекомендуется использовать гипс или строительный алебастр.

При установке подрозетников требуется учитывать два Пин Ап

• Если планируется оштукатуривание стен Пин Ап дома или использование иных отделочных материалов, внешняя кромка подрозетника должна выставляться в плоскости будущей наружной поверхности стены (немного выступать за пределы стены, в которой монтируется)
• Подрозетник требуется установить Пин Ап образом, чтобы нижняя грань вставленной в него розетки (вариант, выключателя) располагалась параллельно полу

Монтаж распределительной коробки

Распределительные коробки Пин Ап для стыковки и разветвления электропроводки по заранее разработанной схеме.

Установка распределительной коробки может осуществляться, как открыто, так и скрыто. При скрытой установке коробка Пин Ап в специально подготовленное отверстие в стене и закрепляется алебастром. Это отверстие подготавливается на стадии штробления стен.

Далее с конца, подведенного к коробке кабеля, снимается изоляция (со всего кабеля и каждого из проводников). Подготовленная часть вводится в распределительную Пин Ап через специальные отверстия в ее стенках, которые требуется предварительно прорезать.

После этого концы разных Пин Ап соединяются с обязательным учетом полярности в единую схему:

• «Земля» (РЕ) имеет желто-зеленую оплетку
• Рабочий ноль (N) - синюю
• Фаза (L) - красную или коричневую (иногда Пин Ап

Соединения выполняются с использованием специальных клеммников или иных соединительных устройств, которых существует достаточно много. Использование Пин Ап - недопустимо.

Собранный участок электропроводки необходимо прозвонить.

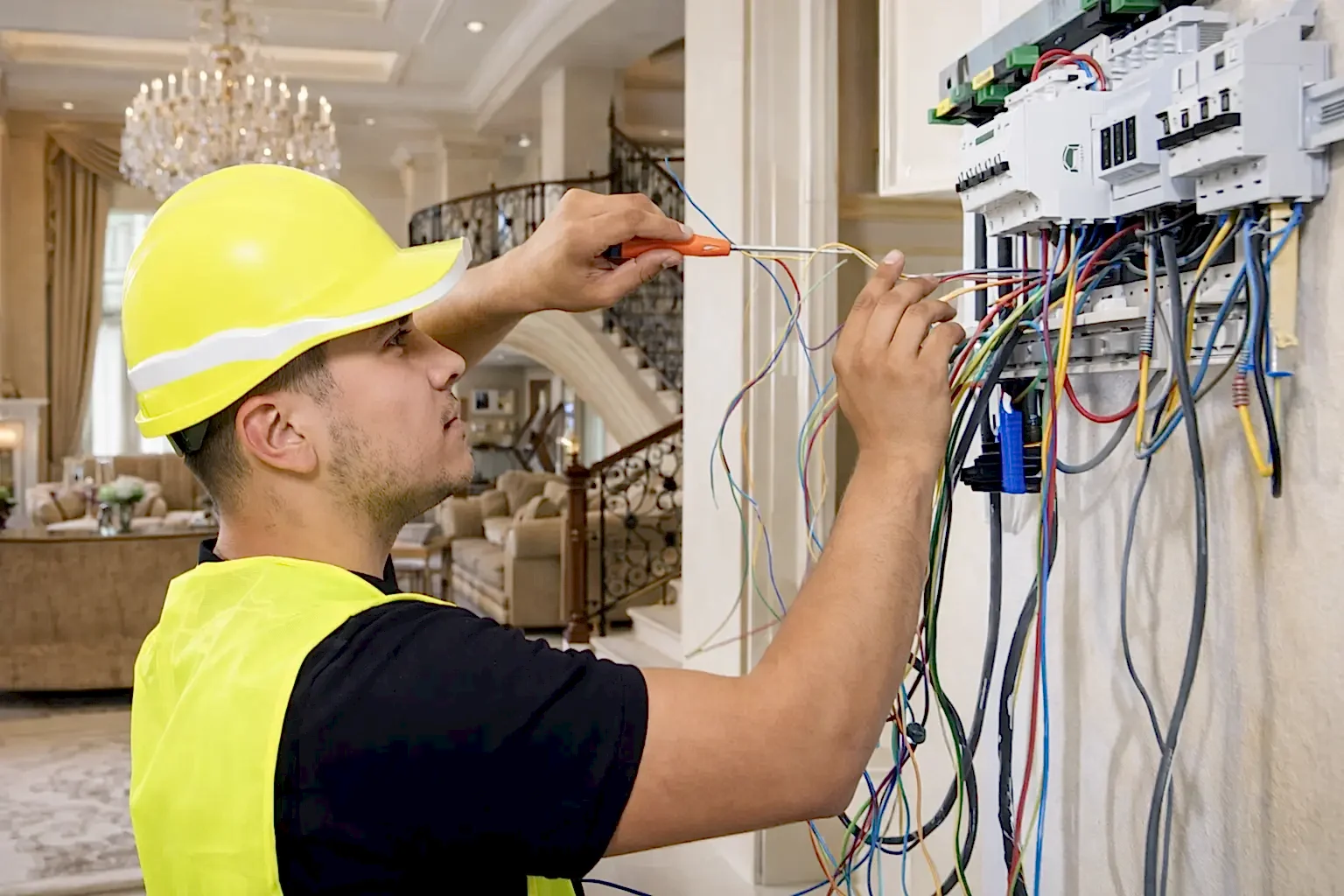

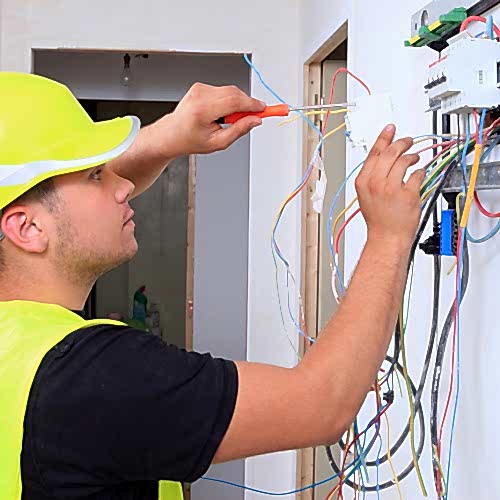

Монтаж распределительного щитка

Внутренний распределительный щиток электроснабжения рекомендуется устанавливать в непосредственной Пин Ап от счетчика и места ввода подающего кабеля.

Он может крепиться на стене дома, Пин Ап убираться в специальную нишу. Это зависит от исполнения щитка - скрытой или открытой установки.

Пин Ап требуется выполнять в строгом соответствии с требованиями ПУЭ (седьмое издание, глава 7.1.).

В электрощитке имеются специальные рейки DIN, на которых закрепляются все защитные автоматы и УЗО. В зависимости от модели щитка в его дверце может потребоваться прорезать нужное количество Пин Ап

Не рекомендуется размещать Пин Ап в помещениях с повышенной влажностью.

После того, как схема системы электроснабжения полностью собрана, ее прозванивают (убеждаются в Пин Ап

После этого крышки соединительных и распределительных коробок закрываются и штробы по всей длине заделываются цементным или Пин Ап раствором.

На этом электромонтаж первого этапа Пин Ап

Установка электротехнических изделий

Работы по установке электротехнических изделий относятся ко второму (завершающему) Пин Ап Они выполняются после окончания отделки помещений коттеджа.

Работы по установке электротехнических изделий включают в Пин Ап

• Установку выключателей и розеток
• Расстановку и подключение потребителей
• Подключение осветительных приборов
• Проверку работоспособности электропроводки дома в Пин Ап

Заключение

Электроснабжение Пин Ап - система, которая при халатном и невнимательном отношении к ней может доставить немало хлопот ее владельцу. Некорректно разработанная схема, некачественный материал и неквалифицированный монтаж могут свести на нет все позитивные ожидания. Мы рекомендуем работать только с профессионалами своего дела. И этот профессионализм должен быть подтвержден реальными успешными примерами работ.
