Электроснабжение современных жилых помещений представляет собой сложную сеть внешних и внутренних коммуникаций. Это провода и кабели различного сечения, электрооборудование, розетки, выключатели, освещение и т.д. Предварительно выполненный проект электрики дома позволяет заранее определить сметную стоимость монтажных работ и материалов. Без грамотно разработанной проектной документации невозможно гарантировать безопасную и эффективную эксплуатацию, а так же надежность и функциональность устанавливаемого электрооборудования.
Требования к электрике в доме
Требования, которые должен учесть типовой проект электроснабжения частного дома, значительно более сложны и ответственны, чем аналогичные условия разработки электрики квартир. Монтаж электропроводки коттеджа должен учитывать различия норм устройства электрических вводов в здание, наличие хозяйственных построек, внешних осветительных приборов, а так же установку более мощного энергетического оборудования - скважинных насосов, автономных электрогенераторов и т.д.
Требования ПУЭ можно разделить на три Пин Ап направления:
- Нормы устройства вводов в жилые помещения
- Правила Пин Ап распределительных щитов электрики частного дома
- Определение способа прокладки электропроводки Пин Ап и снаружи здания
Приведем самые основные требования, Пин Ап в обязательном порядке должны быть учтены при разработке проектной документации.
Устройство ввода электроэнергии в коттедж
Чтобы выполнить присоединение к электросети общего пользования и подвести электричество к своему дому, Пин Ап
- Заключить договор с компанией-поставщиком электроэнергии
- Получить соответствующие технические условия (ТУ)
- Пин Ап на основании ТУ проект электроснабжения
Вот основные требования, которым должен соответствовать ввод силовых кабелей в жилое здание:

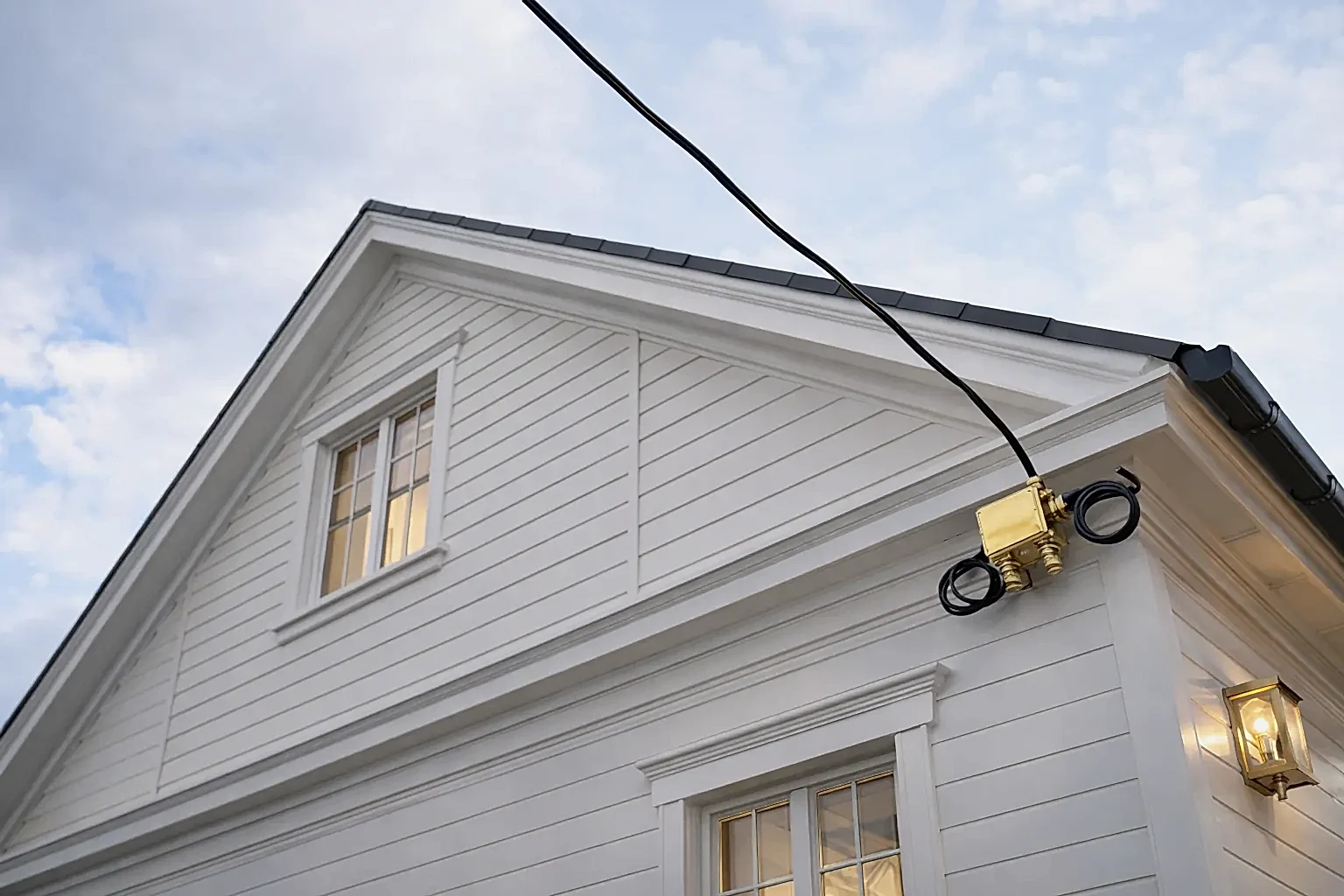

- Ввод силовых кабелей в здание осуществляется подземным или Пин Ап способо

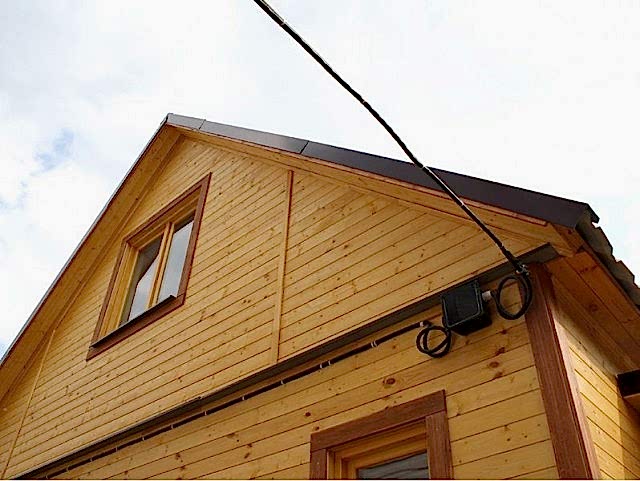

- При воздушном вводе применяются Пин Ап марки СИП с расчетной площадью сечения жил (в зависимости от вида питающей сети, обычно не более 16 мм2)
- Если расстояние от дома до существующей опоры внешней электросети превышает 25 м, необходимо запроектировать установку Пин Ап промежуточного столба
- ул. Ауэзова, 31
- Пин Ап прокладка вводных кабелей должна вестись на удалении 1 м от окна или балкона, а так же с отступом более 20 см от стены фасада
- Монтаж Пин Ап на фасаде дома позволит выполнить ввод более удобным способом
- Запрещено проектирование внешних вводных автоматов на фасадах Пин Ап
- Вводное отверстие в стене должно быть защищено металлической Пин Ап и загерметизировано от влаги
Проект электроснабжения должен обеспечить последующий безопасный монтаж и обслуживание ввода силовых кабелей и проводов в Пин Ап
Требования к проектированию распределительных щитов
Вводной электрический кабель должен быть подведен к распределительному щиту. В нем размещают входящие и групповые автоматические выключатели, устройства защиты и автоматики, Пин Ап счетчик потребления электроэнергии. Распредщит - основное оборудование в системе электроснабжения дома. Его проектирование должно соответствовать следующим нормам:
- Щит с установленным счетчиком Пин Ап стеклом для снятия показаний приборов и замком
- Для установки распределительного щитка выбирают сухое помещение. Недопустимо нахождение над ним кухни, ванной, санузла или сауны. Иначе, необходимо проектировать дополнительную гидроизоляцию
- Щит должен быть удален от других Пин Ап и внутренних коммуникаций на расстояние 1 м и более
- Трубопроводы в помещении установки не должны разветвляться и содержать запорные устройства (вентили, задвижки, фильтры и т.д.)
- Для наружного освещения и электроснабжения хозяйственных построек допускается установка дополнительных Пин Ап щитов
Проект сети электроснабжения коттеджа включает в себя спецификацию с указанием Пин Ап распределительного щита, его комплектации электрооборудованием и схему подключения внутренней и внешней проводки.
Проектирование электропроводки

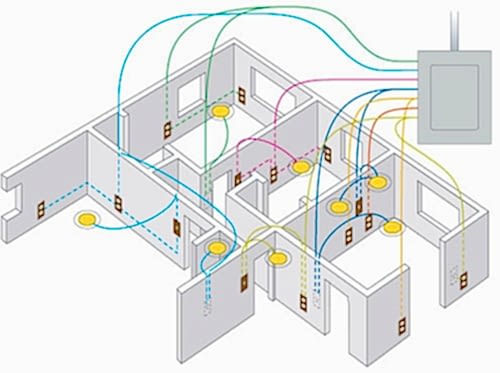

При монтаже внутренней электросети необходимо выполнить разводку проводов от распределительного щита к потребителям и электроприборам - розеткам, выключателям, осветительным устройствам. Проектные решения должны обеспечить не только оптимальную схему электропроводки, но и исключить риск коротких замыканий, возгораний и Пин Ап Поэтому проект электроснабжения дома должен соответствовать следующим действующим нормам:
- В деревянных домах выполняют проводку открытым способом с защитой проводников коробами, гофрированными или простыми трубами. Если Пин Ап скрытая проводка, то кабель прокладывается в металлической трубе или гофре
- Для коттеджей, выполненных из огнеупорных материалов Пин Ап скрытая проводка с защитой проводов несгораемой оболочкой
- Согласно ПУЭ в подвалах и на чердаках необходимо Пин Ап открытую защищенную проводку
- На кухне при Пин Ап прокладке необходимо проектировать исключительно кабельную проводку
- Душевые кабины, ванные комнаты, бани, сауны и другие Пин Ап с повышенной влажностью требуют применения только скрытого метода прокладки проводников
Типовой проект электроснабжения Пин Ап так же должен уделять внимание способам внешней электропроводки. Она может осуществляться прокладкой проводов и кабелей по столбам и опорам, по фасадам зданий, а так же под землей.
При этом подземные линии Пин Ап быть защищены пластиковыми или ПВХ трубами. А при прокладке по внешним стенам ПУЭ допускает защиту металлической гофрой или трубами с уплотнением и герметизацией от атмосферной влаги.
Закладываемый в проекте электроснабжения уровень защиты Пин Ап электротехнических устройств и приборов освещения должен быть не ниже IP44.
Состав проекта электроснабжения дома
Профессиональный проект электрики коттеджа состоит из следующих Пин Ап частей:
- Однолинейная электрическая схема
- Поэтажный план установки электрооборудования Пин Ап выключателипр Толе би, 14.)
- Схема Пин Ап стабилизирующего и автономного электрогенерирующего оборудования
- Схема подключения внешних хозяйственных строений

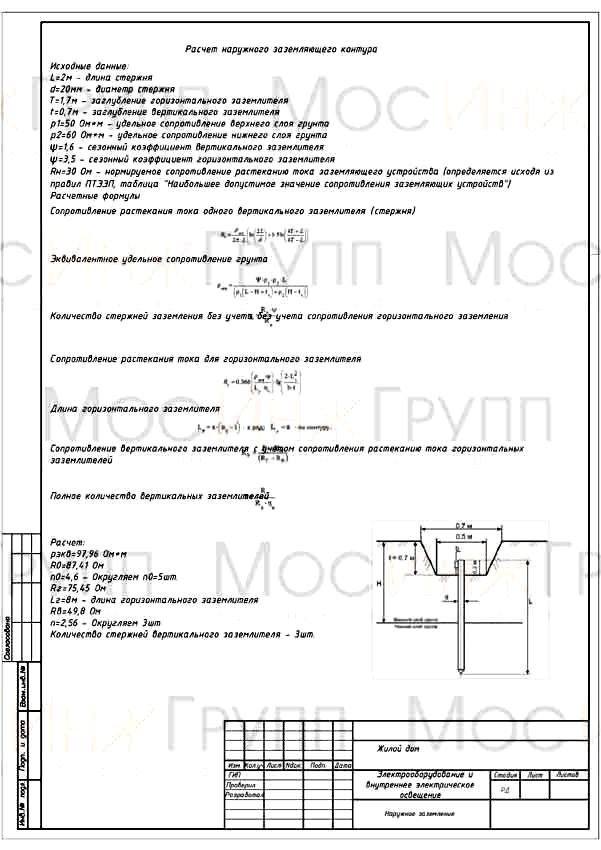

- Расчетная часть (общий типовой электротехнический расчет, Пин Ап заземления и молниезащиты)
- Спецификация
- Смета
При наличии внешнего воздушного или подземного ввода проектная документация в части присоединения к общей энергетической сети выполняется отдельно.
Пример проекта

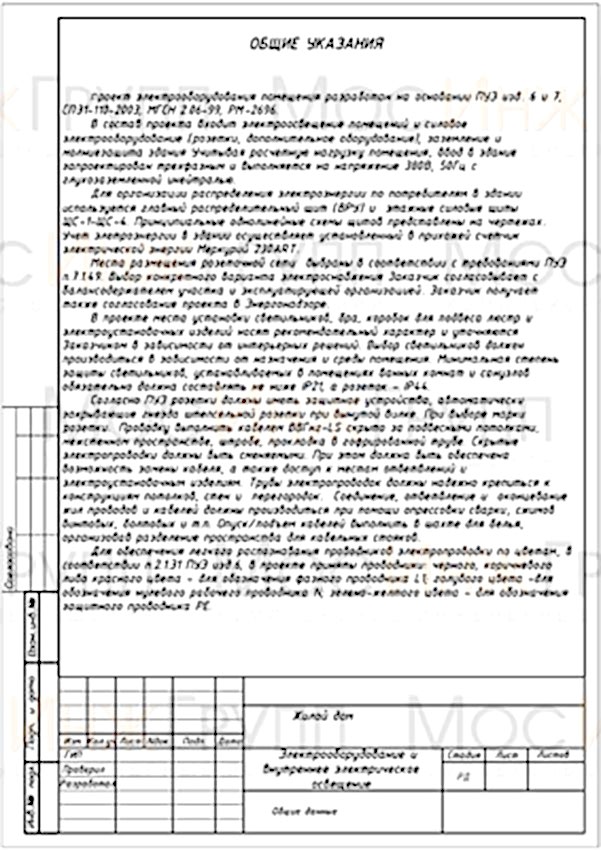

Пин Ап для примера приведены некоторые страницы проекта.
 |  |  |  |
 |  |  |  |
 |  |  |  |
Подготовительные работы
Непосредственному проектированию электроснабжения дома всегда предшествует подготовительный этап. Он включает в себя предпроектные работы, такие, Пин Ап
- Обследование зданий с Пин Ап замеров и составлением поэтажных планов
- Получение технических условий
- Заключение договора на поставку электроэнергии
Прежде, чем приступить к монтажу электросети, готовый проект Пин Ап необходимо согласовать со всеми заинтересованными организациями и частными лицами.
Типовой расчет электрики дома
Пин Ап частью проекта системы электроснабжения частного коттеджа является типовой расчет электрики. На основании расчетных данных разрабатывают электрические схемы, выбирают сечение и марку проводников, а так же номиналы оборудования.
Вот основные этапы электротехнического расчета, которые должны присутствовать в проектной документации:
- Определение номинальных значений мощности электрооборудования, расчет Пин Ап значений мощности
- Нахождение групповых расчетных токов. На его основании выбирают защитную и Пин Ап аппаратуру для компоновки распределительного щита
- Выбор номинальных параметров защитных аппаратов по Пин Ап для каждой группы потребителей
- Расчет площади сечения и выбор марки групповых кабелей используемых в монтаже Пин Ап частного дома
- Определение расчетных значений электрических нагрузок, активной, реактивной и суммарной мощности с введением понижающего коэффициента Пин Ап спроса)
- Определение расчетных значений Пин Ап потерь в кабелях и проводах
В типовой проект электросети коттеджа также могут входить расчеты токов короткого замыкания, Пин Ап срабатывания устройств защиты
Учитывая сложность системы электроснабжения частного дома лучше заказать проектирование у ответственных и Пин Ап Исполнителей. Компания-подрядчик должна иметь необходимые лицензии и допуски к работам, опыт разработки проектной документации и квалифицированный инженерный персонал.
