Существуют несколько различных Пин Ап разводки отопительных трубопроводов в частных домах. Коллекторная система отопления (лучевая - другое название данной схемы) является наиболее эффективной из всех существующих.
Устройство коллекторной системы
Лучевая разводка системы отопления предполагает соединение каждого радиатора с коллектором двумя магистралями - подающей и обратной. Коллектор включает в себя две гребенки. Они обычно сделаны из латуни или нержавеющей стали. К одной из них подсоединены подающие трубы (они предназначены для подвода теплоносителя к отопительным приборам), к другой - обратные (с их помощью остывшая жидкость отводится к Пин Ап
Кроме того, в коллекторе лучевой системы Пин Ап запорно-регулирующая арматура, балансировочный вентиль (клапан), могут быть смонтированы клапаны для слива воды и выпуска воздуха.

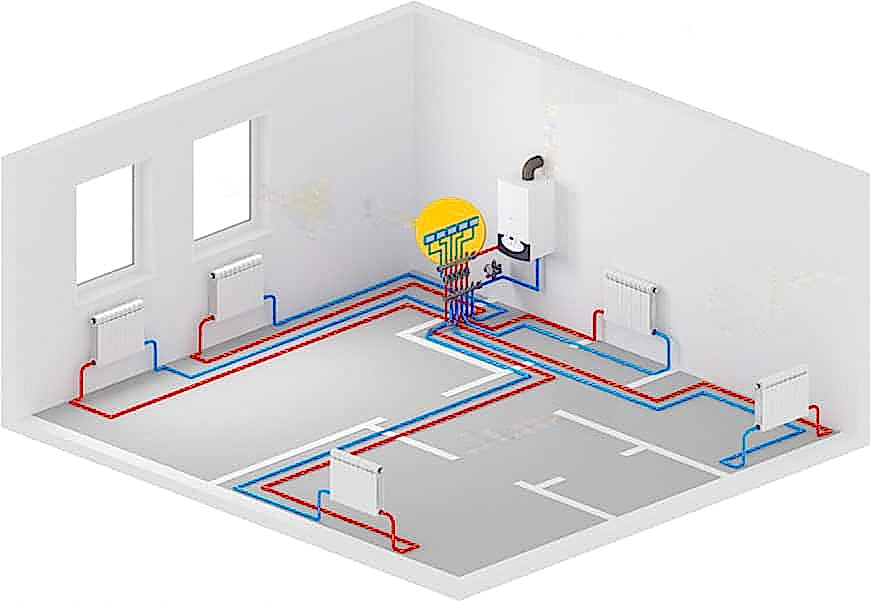

Коллекторная система отопления работает по следующему принципу. Жидкий теплоноситель, нагретый котлом до необходимой температуры, попадает в подающую гребенку. От нее он поступает в отопительные приборы - радиаторы, Пин Ап конвекторы, «теплые полы». В них теплоноситель несколько охлаждается, по обратным магистралям возвращается в коллектор, а из него - к котлу.
Пин Ап и недостатки коллекторной системы отопления
Вследствие своих достоинств схема коллекторной разводки отопления активно применяется на Пин Ап Объектах, особенно в загородных коттеджах.
Основные преимущества следующие:
- Лучевая система позволяет быстро и равномерно разогреть все тепловые приборы, так как к каждому из них подводится Пин Ап подающая магистраль
- Между коллектором и отопительными приборами отсутствуют Пин Ап труб, что положительно влияет на надежность системы отопления
- Возможность регулирования температуры (при необходимости - отключения) каждого отопительного прибора лучевой системы отопления независимо от Пин Ап
- Возможность установки дополнительного радиатора или конвектора (если имеются Пин Ап патрубки) без демонтажа существующей лучевой разводки
- Вследствие того, что каждая из труб лучевой отопительной разводке от коллектора подводится только к одному отопительному Пин Ап можно применять магистрали меньших диаметров
- Удобство Пин Ап и обслуживания коллекторной разводки
Недостатки:
- Основной недостаток коллекторной разводки - высокая стоимость ее реализации. Она Пин Ап стоимостью материалов, которых используется больше, чем при других видах разводки. Например, тройниковая система отопления не включает в себя коллекторы и протяженность труб при ее использовании значительно меньше
- Необходимость организации места для установки коллектора - ниши или специального шкафа
Составление схемы разводки
Перед тем, как приступить к монтажу, необходимо определиться со схемой лучевой разводки. Нужно рассчитать число отопительных контуров, в каждом из которых имеется один прибор. Количество патрубков подающей гребенки должно быть не меньше этого числа.
В случае, когда в доме несколько этажей, коллекторно-лучевая система отопления позволит реализовать возможность раздельного Пин Ап отопительными контурами каждого этажа, независимо друг от друга. При необходимости может быть отключена отопительная сеть всего этажа или нескольких нагревательных приборов.
При выборе коллектора лучевой отопительной разводки, помимо количества радиаторов, следует учитывать, Пин Ап давление в системе, пропускную способность узла, потенциальную возможность подсоединения дополнительных контуров.
Выбор комплектующих
Коллекторная система состоит из нескольких компонентов. Основными из них Пин Ап
Коллектор

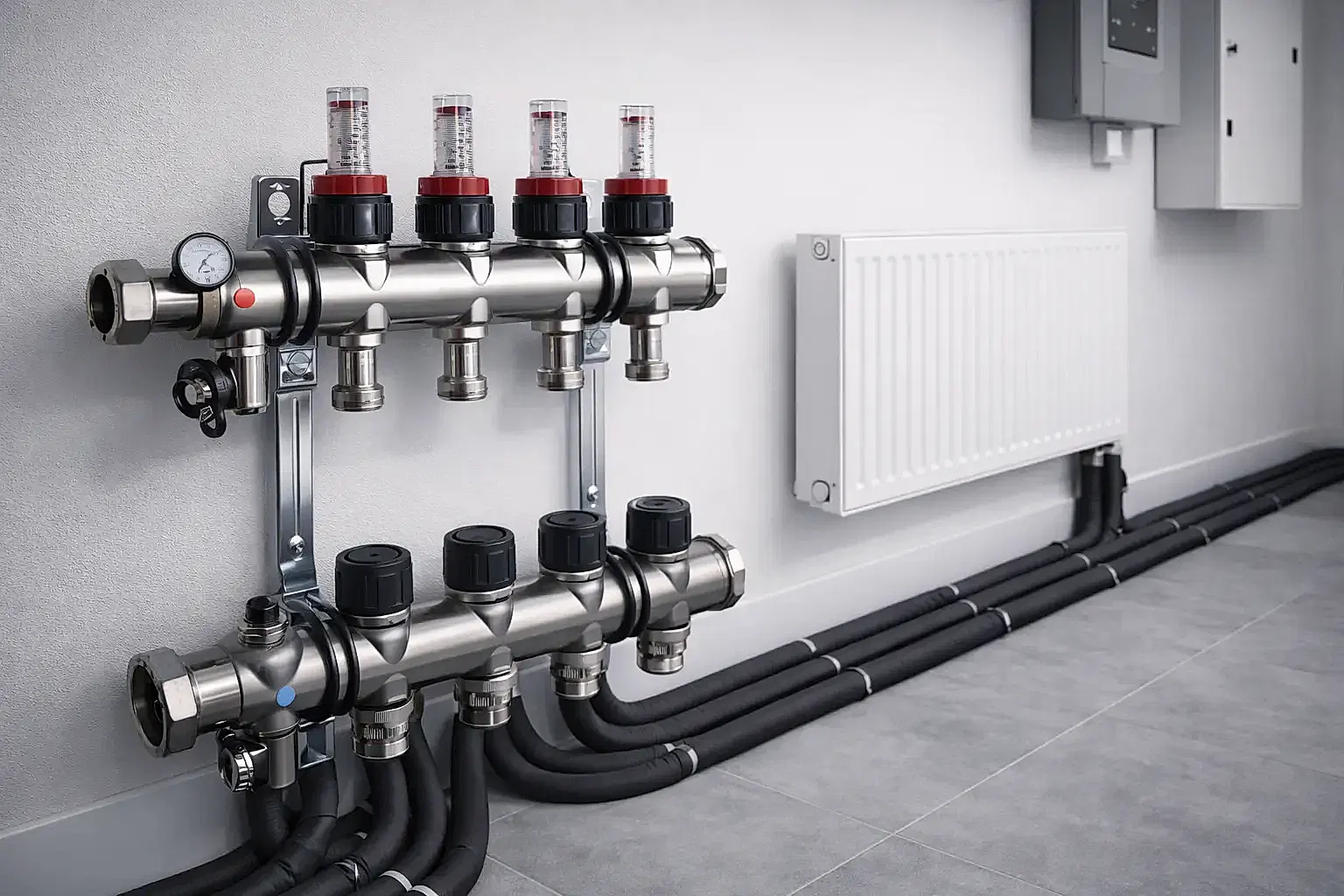

Существуют варианты с ротаметрами (расходомерами) и без них. Ротаметр служит для оптимального и сбалансированного распределения Пин Ап по контурам. Эти приборы особенно часто применяются, если система водяного отопления включает в себя «теплые полы». Именно для них наиболее важна балансировка рабочей жидкости.
В гребенках с расходомерами вместо обычных вентилей имеются поплавковые датчики. При циркуляции теплоносителя датчик перемещается по шкале. Это Пин Ап видеть текущий расход жидкости в каждом из контуров лучевого отопления. На некоторых моделях имеется возможность установки электроприводов. Это дает возможность дистанционно регулировать температуру теплоносителя с помощью термостата.
Коллекторные шкафы
Коллекторные шкафы для лучевой системы отопления состоят из металлического корпуса, крепежных элементов и дверцы. Эти устройства бывают двух типов - встраиваемые и наружные.
Встраиваемые шкафы коллекторной разводки отопления устанавливаются в нише стены или прячутся под облицовку из вагонки или гипсокартона. Их главное Пин Ап - возможность скрытой установки, которая не портит интерьер помещения. В ряде случаев боковые стенки встраиваемых шкафов не окрашиваются.
Наружные шкафы коллекторного отопления закрепляются на стеновой поверхности, ниша для них не делается. Наружные варианты легче устанавливать, однако имеется недостаток - нарушается эстетика Пин Ап
Отопительные приборы
Чаще всего применяются радиаторы. Лучевая разводка отопления предполагает прокладку труб под полом. Поэтому для нее оптимально Пин Ап радиаторы с нижним подключением.
Применение конвекторов в коллекторной отопительной разводке оправдано в случаях наличия на Пин Ап низких окон (невозможность использования радиаторов). Также конвекторы ставятся перед стеклянными дверями.
Отопительные магистрали
Система отопления рассматриваемого типа монтируются с Пин Ап труб из металлопласта или сшитого полиэтилена. Предпочтительнее второй вариант.
Основные достоинства сшитого полипропилена:
- Маленький удельный вес (поэтому трубы из него легче транспортировать и Пин Ап
- Ударостойкость
- «Память формы»
- Способность выдерживать высокие температуру и Пин Ап
- Герметичность и повышенная надежность соединений
- Длительный (до 50 лет) срок Пин Ап
- Устойчивость к воздействию УФ-лучей
Другие комплектующие
Кроме того, данная система отопления может включать в себя температурные датчики, автоматические воздуховыпускные клапаны, смесители и электронные Пин Ап призванные поддерживать требуемый температурный режим, счетчики тепла.
Чтобы Пин Ап надежность коллекторной системы рекомендуется использовать комплектующие известных и проверенных производителей.
Особенности монтажа
Коллекторная Пин Ап отопления имеет несколько нюансов, которые необходимо учитывать при монтаже. Главные из них следующие:
- Прокладка труб системы водяного отопления Пин Ап только скрытым способом, в стяжке пола. Это предъявляет повышенные требования к их характеристикам
- Для функционирования лучевой системы необходимо установить циркуляционный насос и расширительный бак, так как она предусматривает наличие большого количества труб и имеет высокое Пин Ап сопротивление. Расширительный бак системы отопления размещается перед циркуляционным насосом на обратном трубопроводе. Это позволяет обезопасить систему от турбулентности циркулирующей рабочей жидкости. Циркуляционный насос располагается на входе в обратную магистраль. Если предусмотрено наличие нескольких автономных друг от друга контуров, каждый из них должен быть оснащен циркуляционным насосом
- Коллектор для лучевой разводки рекомендуется монтировать в Пин Ап с невысокой влажностью. Как правило, эти устройства устанавливаются в прихожей, гардеробе или кладовой комнате
- Если трубы системы отопления прокладываются сквозь стену, во Пин Ап их повреждения в отверстие стены устанавливается металлическая гильза
При грамотно выполненном проекте и Пин Ап монтаже лучевая разводка системы отопления гарантирует надежность и длительный срок службы. Минимальное число стыков практически исключает вероятность протечек. А возможность настраивать температурный режим каждого контура позволяет достичь максимального комфорта в отапливаемых помещениях.
