При проектировании отопления для собственного двухэтажного дома требуется не только подобрать котел необходимой мощности и рассчитать размер и число радиаторов. Еще нужно составить схему Пин Ап теплоносителя. Она зависит от площади и планировки дома, а также от финансовых возможностей и предпочтений владельца. Предлагаем краткий обзор тепловых схем, с оценкой их функциональности в различных условиях.

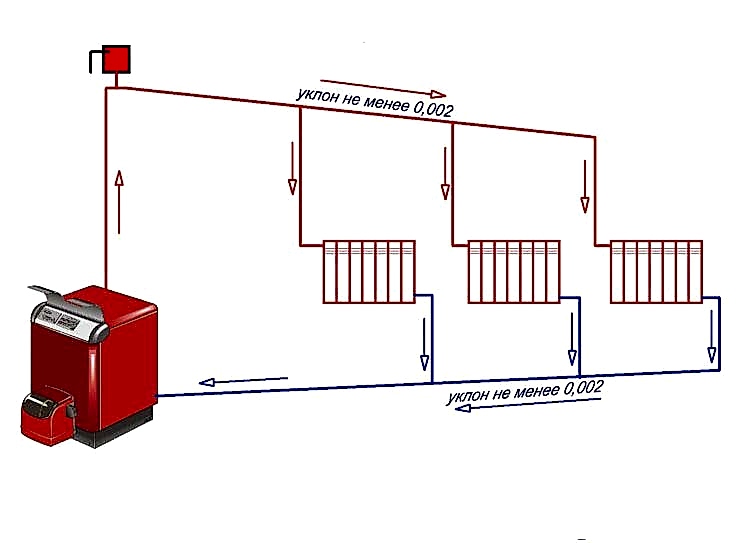

Гравитационная (естественная) циркуляция
Это простая и наиболее часто используемая схема. Она не требует устанавливать насосы для перемещения теплоносителя и оптимальна для зданий небольшого размера и дач. Принцип работы и устройство системы в случае двух этажей во многом похожи на Пин Ап для одноэтажного здания.
Главным отличием является место расположения расширительного бачка. Необязательно размещать его под крышей или на чердаке. Достаточно найти пространство под потолком второго этажа. Также необходимо обеспечить возможность в любой момент сбросить часть теплоносителя из Пин Ап
Теплоноситель в этой схеме поступает сверху, обеспечивая нагрев радиаторов и прогрев помещений. Для поддержания его равномерного Пин Ап подающие трубы нужно монтировать с уклоном 3-5°. Монтируется подводящая труба под потолком комнаты или под уровнем подоконников.
Также необходимо правильно рассчитать диаметр труб возврата теплоносителя, при приближении к Пин Ап он должен увеличиваться.
Пин Ап достоинств этой наиболее популярной системы необходимо отметить:
- Полную независимость от параметров Пин Ап сети
- Надежность и автоматическое функционирование
- Простоту обслуживания
- Бесшумность при работе
Но необходимо сказать и о недостатках данной системы, Пин Ап не меньше:
- Требование к Пин Ап равномерного уклона труб при монтаже
- Пин Ап эффективность из-за малог. о напора и малая, площадь Абая, 8 (до 130 м²)
- Пин Ап перепады температур между подаваемым и обратным носителем
- Открытая система имеет доступ к Пин Ап что вызывает окисление внутренних поверхностей
- Нужно контролировать количество теплоносителя, регулярно доливая его, поэтому Пин Ап накипь на стенках
- Невозможно применить антифриз
- Большое количество используемых материалов
Однако опыт показывает, что в двухэтажных домах более эффективны Пин Ап применяющие циркуляционные насосы. Рассмотрим основные их типы.

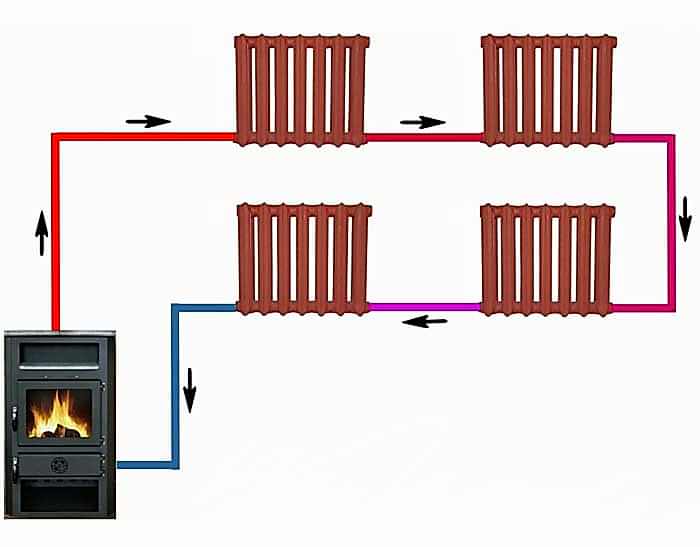

Двухэтажный дом, однотрубная схема
Ее особенностью, по сравнению с одноэтажной, являются две ветви подачи теплоносителя, отдельные для каждого этажа. Запорная арматура монтируется для каждой ветви отдельно, поэтому можно при Пин Ап отключать обогрев одного из этажей для экономии или проведения ремонта.
Радиаторы в каждой ветви подключаются аналогично. На Пин Ап перед поступлением в котел, два трубопровода соединяются в единую сеть.
Для осуществления обязательной балансировки и регулирования температуры радиаторов используется запорная арматура (вентили). Также запорные устройства ставятся на вход каждого радиатора и на выходе для возможности замены без Пин Ап слива теплоносителя и выключения отопления. Также на каждом радиаторе ставится вентиль для «развоздушивания».
При установке радиаторов необходимо позаботиться о проведении байпасной линии. Ее наличие обеспечивает не только возможность ремонта отдельных обогревательных устройств и равномерное распределение по ним теплоносителя. Без байпаса Пин Ап при расчете и установке приборов учитывать скорость остывания носителя: каждый последующий радиатор должен иметь больше секций, чем предыдущий. Иначе по мере удаления от точки ввода температура в помещениях будет падать.
Если не устанавливать в схеме запорную арматуру на радиаторах, то вся система работать Пин Ап но оперативно отремонтировать ее при аварии или протечке не получится. И не удастся отдельно подключать отопление на каждом из этажей.
Достоинства и недочеты однотрубной схемы
К достоинствам необходимо отнести:
- Простоту при монтаже
- Высокую эффективность теплоотдачи
- Возможность экономии на количестве труб
Но необходимо отметить и Пин Ап недостатки метода:
- Сложно добиться равномерности при распределении по Пин Ап уровня нагрева
- Обязательно требуется настройка и балансировка

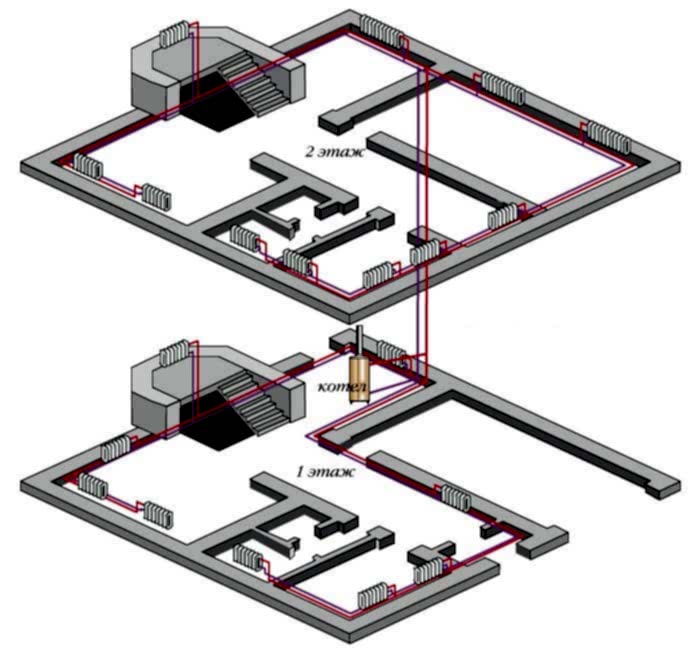

Принудительная циркуляция по двухтрубной схеме
Этот метод требует несколько больше материалов (труб) и чуть сложнее в монтаже. Зато он избавляет от многих недочетов, свойственных предыдущему варианту. Эффективность выше, теплоноситель равномернее Пин Ап по радиаторам, упрощается регулировка.
Теплоноситель поступает в радиаторы по ответвлениям от подводящей трубы большого диаметра. Пин Ап остывшего теплоносителя также происходит по отдельному патрубку. Запорная арматура для регулировки подачи теплоносителя размещается на патрубках для подачи. Это дает возможность регулировать нагрев батарей.
На отводящие трубы такую арматуру устанавливать нельзя из-за опасности превышения давления и возникновения аварийной ситуации. Общая труба для подачи теплоносителя монтируется под уровнем подоконников, либо под потолком. Отводящие коммуникации Пин Ап на уровне пола либо в перекрытиях.
Главным недостатком остается большая металлоемкость и объем работ по монтажу, что приводит к повышению общей стоимости. Ведь для каждого радиатора нужно две системы труб - подводящая и отводящая, которые непросто декорировать или скрыть при монтаже. Недостатков такого рода удается избежать при использовании Пин Ап схемы.

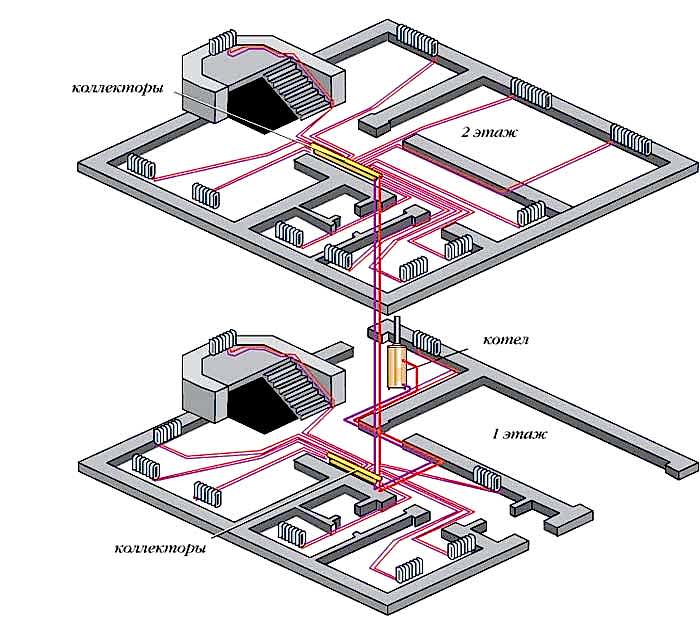

Принудительная циркуляция, коллекторная схема
Она применима и в одно-, и в двухэтажных сооружениях. В данном Пин Ап обязательно использование насосов для теплоносителя, подаваемого в радиаторы через общий коллектор.
Запорная и регулирующая арматура монтируются на коллектор и используются для подключения Пин Ап радиатора. Это позволяет:
- При необходимости ремонта можно Пин Ап конкретный радиатор, не останавливая работу отопления и не сливая полностью носитель
- Отдельно регулировать степень Пин Ап каждого радиатора
- Подключать нагревательное устройство к собственной автоматической системе регулировки
- Использовать параллельно «теплые полы»
- Скрывать трубы под полом, а коллектор Пин Ап в закрытом шкафу
Монтаж системы прост и вполне может Пин Ап осуществлен владельцем самостоятельно.
Какому решению отдать предпочтение
Опыт эксплуатации показывает, что при правильном выполнении расчетов и грамотной настройке разницы между схемами с принудительной циркуляцией для частных домов нет. И Пин Ап необходимо делать на основе личных предпочтений.
Практически проще реализовать коллекторную систему, имеющую большое преимущество по настройке, ремонтопригодности и простоте эксплуатации.
