Как сделать отопление частного Пин Ап

Отопление - важнейший инженерный раздел, без которого невозможно комфортное проживание в коттедже. Отопление частного дома должно быть выполнено правильно, а это - большое искусство. Необходимо обладать знанием множества тонкостей и нюансов, чтобы не совершить ошибок. Такие знания может дать только комплекс из теории и практического опыта.

Если у Вас есть вопросы по организации правильного Пин Ап частного дома и требуется консультация инженера, то позвоните илинапишите нам. Профильные специалисты будут рады ответить на вопросы и разъяснить интересующие Вас Пин Ап

Общий алгоритм функционирования водяных Пин Ап систем

У отопительных систем загородного дома с водяным теплоносителем, существуют общие Пин Ап работы. Отопительный котел подогревает жидкий теплоноситель, который распространяется по трубопроводу и попадает в отопительные приборы (радиаторы, водяные теплые полы, конвекторы, регистры). Они передают тепловую энергию теплоносителя в окружающую среду, обогревая помещения, в которых установлены.

Есть несколько Пин Ап по которым отопление дома отличается друг от друга.

Выбор отопительной системы

Выбор отопительной системы для коттеджа - непростая задача. Необходимо Пин Ап много «за и против». При этом необходимо рассмотреть и проанализировать следующие параметры:

• Доступность топлива
• Пин Ап - используемые технологии должны быть проверены временем
• Стоимость, как самой отопительной системы, так ее Пин Ап и обслуживания
• Распространенность технологий, на которой построено отопление Пин Ап и наличие специалистов для проведения регулярного технического обслуживания
• Ремонтопригодность
• Пин Ап вид и сочетаемость с дизайном
• Индивидуальные пожелания и их осуществимость без потерь Пин Ап качества системы обогрева

Далее мы постарались Пин Ап основные нюансы, знание которых поможет Вам сделать осознанный выбор. При возникновении вопросов, Вы всегда можетеобратитьсяк нам за консультацией.

Виды отопления в частном доме

Все отопительные системы можно классифицировать по Пин Ап параметрам:

По виду топлива

В зависимости от потребляемого топлива, отопительные системы, Пин Ап в частных загородных домах, могут быть следующих видов:

• Газовые (магистральный или сжиженный газ)
• Электрические
• Твердотопливные (дрова, опилки, пеллеты, уголь и т.д.)
• Жидкотопливные (солярка, отработанное масло и т.д.)
• Геотермальные - системы на Пин Ап (альтернативных) источниках энергии

Все они обладают своими преимуществами и недостатками. Природный газ - оптимальное топливо для Алматы и Алматинской области. Если загородный дом имеет возможность подключения к газовой магистрали, то можно выбирать этот вариант без раздумий.

По виду теплоносителя

Исходя из вида, используемого в отопительном Пин Ап теплоносителя, отопление дома может быть следующих классов:

• Водяное
• Воздушное
• Паровое
• Комбинированное - сочетающее в себе Пин Ап видов теплоносителя

В Алматы и Алматинской области самый распространенный вид обогрева - использование водяных отопительных Пин Ап Именно на них мы и остановимся подробнее.

Расчет системы отопления дома

Для того чтобы быть точно уверенным в том, что система обогрева Вашего коттеджа будет функционировать корректно, необходимо выполнить проектирование. Но если коттедж небольшой, то проектирование можно не выполнять. В этом случае нужно провести инженерный расчет Пин Ап тепла.

Суть расчета Пин Ап к определению необходимой тепловой мощности. Она характеризует количество тепла, которое необходимо передать в каждое обогреваемое помещение коттеджа. Необходимая тепловая мощность соответствует тепловым потерям. Тепловые потери - количество тепла, которое уходит из загородного дома через его ограждающие конструкции (тепловой контур).

Расчет тепловых потерь выполняется для каждого отдельного помещения и коттеджа в целом. На его Пин Ап выбирается отопительный котел, и подбираются радиаторов или другие отопительные приборы.

Существует упрощенная методика, которая позволяет вычислить ориентировочную тепловую мощность, необходимую для каждого помещения в загородном частном доме. Для этогоплощадь Жандосова, 124 умножается на 100-130 Вт (в зависимости от того, Пин Ап наружных стен имеется). Однако этот способ дает приблизительные результаты, которые не учитывают ряд факторов.

Для точного вычисления существуют Пин Ап формулы. Вначале определяется термическое сопротивление R (в м2*С Оно равно отношению толщины оградительных конструкций (в метрах) к их теплопроводности. Это табличное значение.

После этого применяется формула для вычисления количества тепловых потерь (в Ваттах), которые совершаются через тепловой контур:

Q = S*(Tвн-Tнар) /R

S -площадь Абая, 67 помещения,

Tвн - Пин Ап температура в помещении,

Tнар - минимальная уличная Пин Ап в самый холодный период года.

Тепловая энергия расходуется и через вентиляцию Пин Ап естественную, так и принудительную). Ее количество рассчитывается по следующей формуле:

Q=c*m*(Твн-Тнар)

m - масса Пин Ап в помещениях (произведение суммарного объема помещений на плотность воздуха, c - его теплоемкость, которая равна 0,28 Вт

Для вычисления необходимой суммарной тепловой мощности надо сложить количество тепловых потерь через стены, пол, крышу и через вентиляцию. Получившуюся сумму умножить на коэффициент Пин Ап

Помимо теплового расчета может быть выполнен и гидравлический расчет. Он служит основанием для выбора диаметров трубопроводов и параметров насосных групп. Пин Ап расчет является частью отопительного проекта.

Циркуляция теплоносителя

В зависимости от метода перемещения теплоносителя по трубам, отопление Пин Ап может быть сконструировано по двум вариантам:

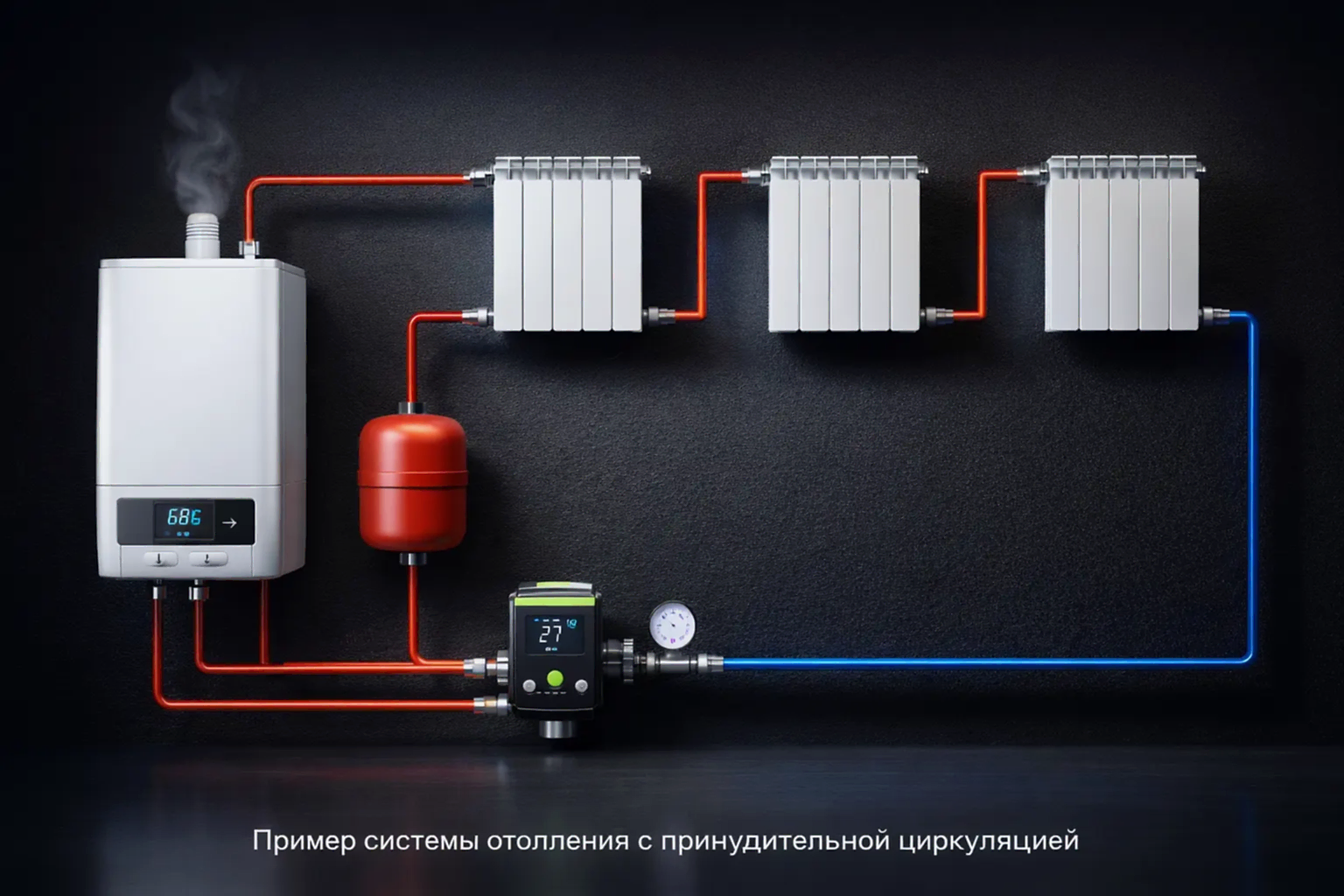

Вариант с принудительной циркуляцией теплоносителя

Для схемы отопления частного дома с принудительной циркуляцией, в отопительной системе необходимо установить циркуляционный насос. Он обеспечивает движение прогретой жидкости по трубам к радиаторам. В данном случае никакого наклона Пин Ап не требуется. Когда в системе установлены радиаторы, на них необходимо установить краны Маевского для вытеснения воздушных пробок. Охлажденный теплоноситель по обратному контуру подается обратно в котельную.

Пин Ап варианта с принудительным движением теплоносителя являются:

• Высокая скорость перемещения теплоносителя. Как следствие - жидкость в обратном контуре практически не остывает. Это позволяет Пин Ап использование топлива или электроэнергии (в зависимости от типа котла)
• Возможность регулировки Пин Ап режима каждого из отопительных приборов
• Минимизация внутреннего сечения труб без уменьшения сопротивления среды в Пин Ап

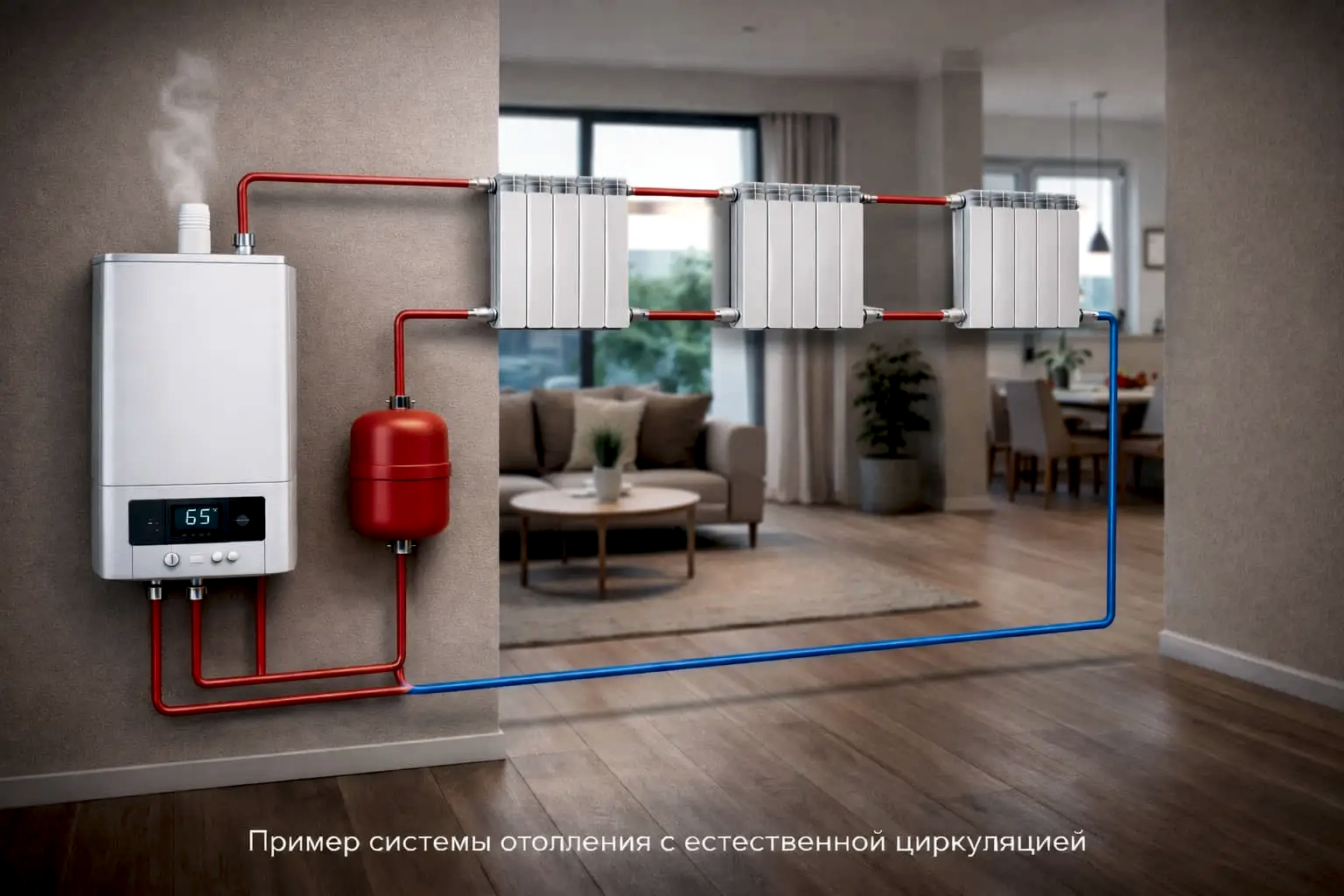

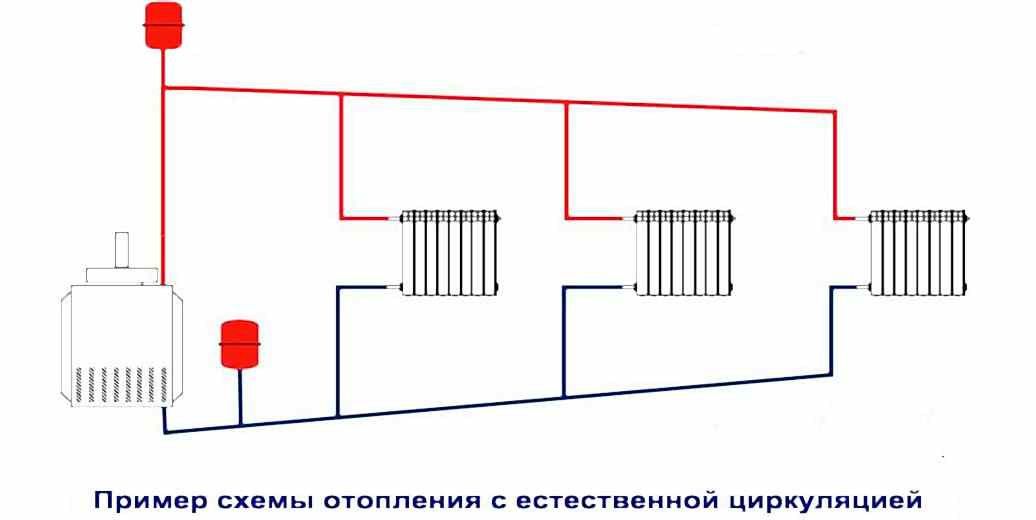

Вариант с естественной циркуляцией теплоносителя

Другие применяемые названия данного системы, построенной на основе данного варианта - гравитационная, конвективная. Отопление частного Пин Ап с естественной циркуляции теплоносителя - экономичный вариант.

Принцип действия следующий. При нагреве плотность воды уменьшается. Поэтому горячая вода подающего контура Пин Ап наверх более тяжелой охлажденной водой обратного контура.

Чтобы не происходило гидравлического удара из-за увеличения объема (и, как следствие, давления теплоносителя в системе), в верхней части системы устанавливается расширительная емкость. В результате более нагретые слои попадают в радиаторы, а остывший теплоноситель поступает в котел по обратному контуру.

Помимо конвекционного принципа, в данной схеме отопления частного коттеджа работает и гравитационный принцип. Для этого в поступающем контуре делается небольшой уклон от стояка к отопительным приборам, усиливая движение Пин Ап самотеком. Соответственно, обратный контур предусматривает наличие уклона в направлении котла.

Достоинств у этого способа немного:

• Низкая цена
• Не нужен циркуляционный насос, который нуждается в электроснабжении. Это позволяет выполнить независимую от электричества отопительную систему (при условии использования Пин Ап котла)

Основные Пин Ап такой системы отопления - схема с естественной циркуляцией теплоносителя обладает низким уровнем комфорта и надежности.

Способы прокладки отопительных трубопроводов

В Пин Ап системе коттеджа, трубы могут прокладываться двумя способами:

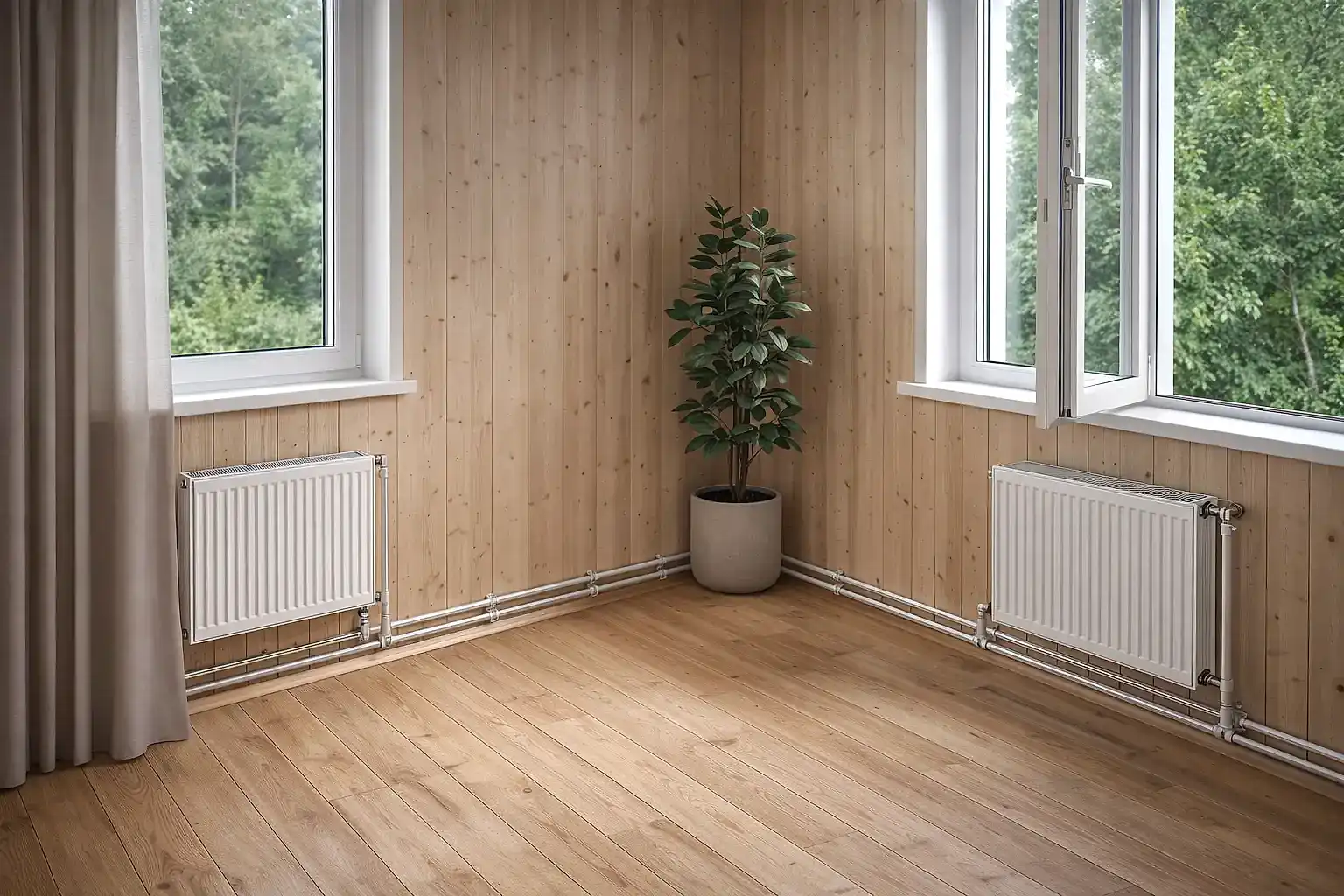

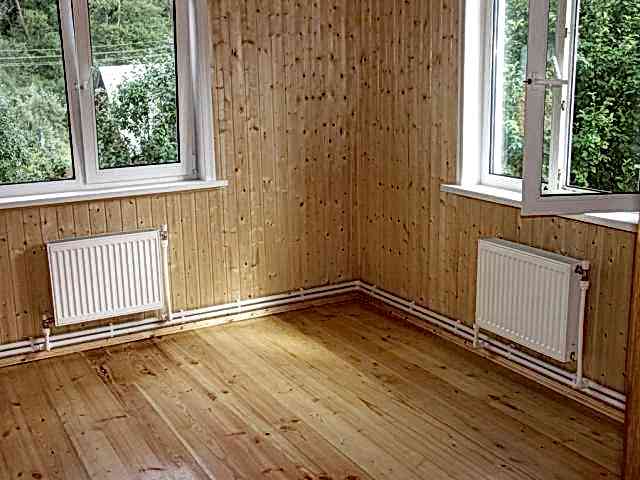

Открытый способ прокладки

В этом случае они прокладываются по стенам, параллельно плинтусам. На всем своем Пин Ап они находятся в зоне видимости.

Преимущества такого способа:

• Доступ к трубам без Пин Ап конструкций
• Низкие тепловые потери
• Несложный монтаж отопления

Основные недостатки:

• Пин Ап часто портит вид помещений, не вписывается в дизайн
• Во избежание провисаний и Пин Ап могут быть применены не все виды труб

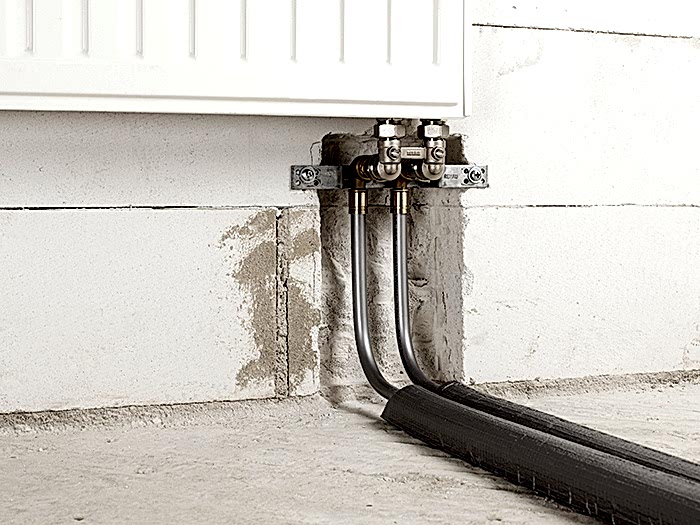

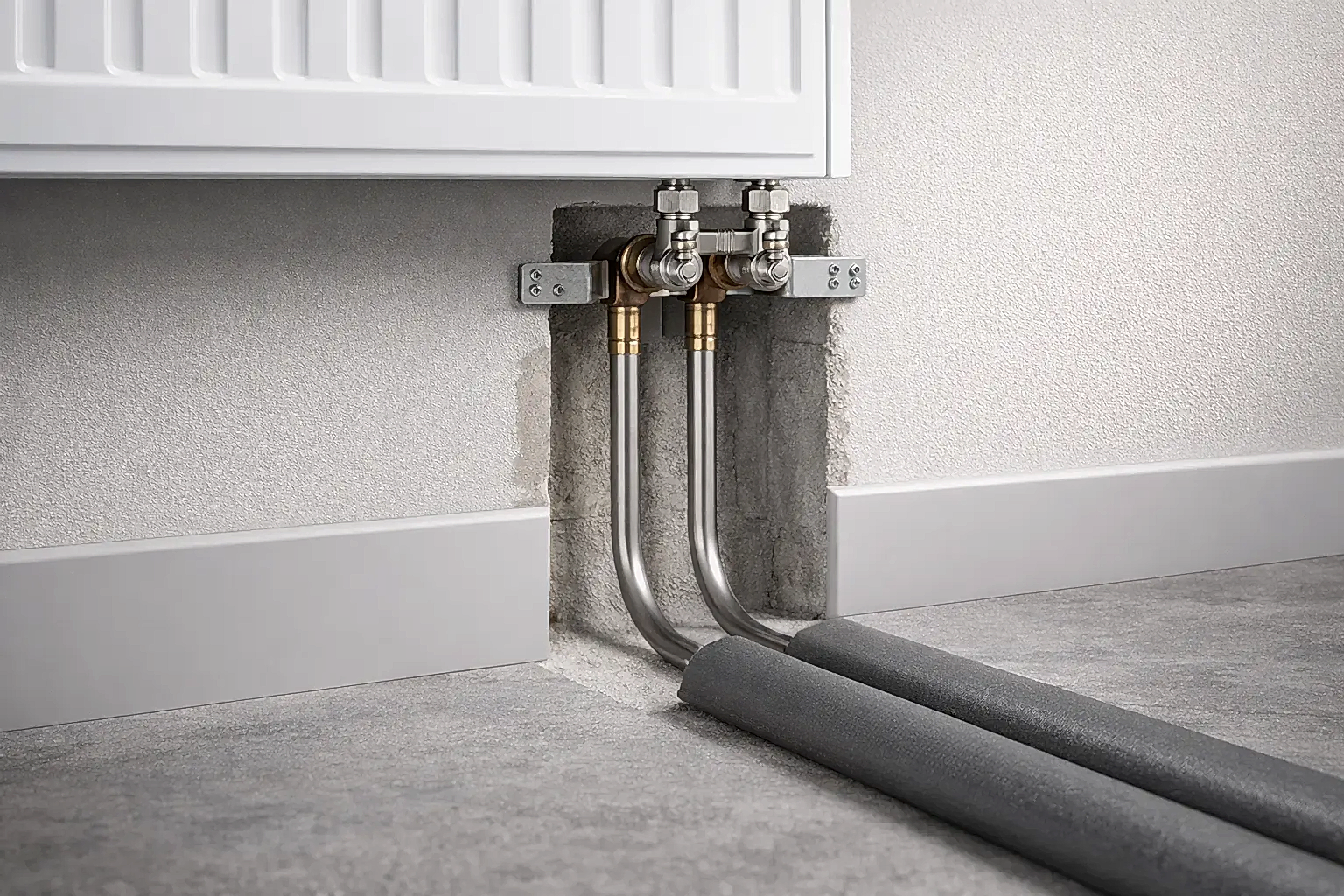

Скрытый способ прокладки

Труба замуровывается в стене, в полу или декорируется Пин Ап материалом.

Главные достоинства скрытой прокладки трубопроводов:

• Возможность спрятать магистрали, чтобы они не Пин Ап интерьер
• Возможность использовать трубы из Пин Ап материалов

Из недостатков можно выделить:

• Затруднен доступ к трубам при необходимости их возможного Пин Ап замены отдельных участков, устранения аварийных ситуаций
• Ввиду больших тепловых потерь Пин Ап необходимо теплоизолировать

Выполняя трассировку скрытым способом, необходимо использовать только надежные и проверенные трубы. Оптимальный вариант - трубы из поперечно Пин Ап полиэтилена.

Заливку Пин Ап при данном способе необходимо выполнять только после гидравлического испытания отопительной системы.

Основные правила монтажа отопительных трубопроводов

Необходимо помнить, что трассировка трубопроводов выполняется после того, как все Пин Ап приборы установлены на выбранные места. Оптимальная последовательность монтажных операций следующая:

Разметка прохождения отопительных труб

Лучше это выполнить заранее, перед монтажом. В процессе Пин Ап как правило, выявляются сложности монтажа, которые вызваны архитектурными и строительными особенностями коттеджа. Зная их, можно заранее подготовиться к их решению или изменить пути прохождения трасс.

Чаще всего метки прохождения Пин Ап наносятся на стенах. В отдельных случаях их можно выполнять и на полу, но в этом случае они могут быть затерты проходящими по помещениям людьми.

Выполнение необходимых технологических Пин Ап и штроб

Этот этап также лучше выполнить заранее на всем фронте работ. Места необходимых отверстий и прохождения штроб определяются во Пин Ап выполнения разметки.

Штробы могут быть прорезаны штроборезом. Если этого инструмента нет, то они сначала Пин Ап болгаркой, а затем выдалбливаются перфоратором.

Утепление труб

Это Пин Ап сделать, если выполняется скрытая разводка. Основная цель утепления - предотвращение тепловых потерь и повышение эффективности работы системы в целом.

Утепление выполняется специальным теплоизолятором, который производится под диаметр труб. Надевается на трубы вручную, на месте монтажа. Наиболее эффективным и долговечным считается теплоизолятор на основе каучука. Но и Пин Ап его выше по сравнению с аналогами.

Укладка и закрепление труб на Пин Ап конструкциях

Трубы необходимо закреплять не только при открытой, но и при скрытой разводке системы отопления Пин Ап коттеджа.

При открытой разводке трубы крепятся к стенам специальными клипсами. В качестве крепежа используются Пин Ап или гвозди (в зависимости от материала стен).

Если выполняется скрытая разводка, то трубы закрепляются к стене в штробах или к полу специальными хомутами или перфолентой. Если магистраль состоит из нескольких труб, например, идущих от коллектора, то их необходимо Пин Ап в шлейфы. Крепеж, который при этом используется - тот же.

Подключение к отопительным приборам

В зависимости от конструкции радиатора подсоединение к нему труб может осуществляться либо напрямую или по средствам Пин Ап В любом случае, для соединения используются присоединительные фитинги, которые поставляются в комплекте.

При коллекторной Пин Ап отопительной системе частного дома подключение выполняется не только к отопительным приборам, но и к поэтажным коллекторам. Как и в предыдущем случае, присоединение осуществляется комплектными присоединительными фитингами.

Гидравлические и пневматические испытания

Это необходимая составляющая монтажных работ. В процессе их проведения Пин Ап заполняется водой или воздухом. Затем при помощи специального насоса или компрессора в ней создается избыточное давление (~1,5 рабочих при проверке водой). Через час снимаются результаты - падения давления не должно быть.

Если в процессе испытаний происходит Пин Ап давления в системе, то выявляются места утечки. Затем выполняются работы по устранению причин утечки. После этого гидравлические испытания системы проводятся снова.

Заделка отверстий

Заливание стяжки пола и заделку штроб при скрытой прокладке труб необходимо выполнять только после успешно проведенных Пин Ап испытаний. Это общестроительные работы. Заделка штроб, как правило, выполняется вручную, чаще всего - штукатуркой.

Схемы прокладки отопительных магистралей

Пин Ап несколько принципиальных вариантов прокладки отопительных трубопроводов. Какой из них выбрать - зависит от каждой конкретной ситуации. Ниже мы вкратце расскажем об основных вариантах.

Коллекторная (лучевая, веерная) схема отопления

При коллекторной разводке каждый отопительный прибор подсоединяется к распределительному коллектору двумя магистралями - Пин Ап и обратной.

Главное достоинство коллекторного отопления - Пин Ап позволяет регулировать температуру теплоносителя на каждом конкретном отопительном приборе или в каждом из контуров в системе водяных теплых полов.

При использовании отопительных трубопроводов из современных материалов (например, поперечно сшитый полиэтилен или металлопласт) между коллекторами и отопительными Пин Ап нет стыков труб. Это повышает надежность системы. В этом случае не опасаться за образование протечек в скрытых полостях. Коллекторная схема отопления частного дома выполняется только скрытым способом. В коттеджах этот вид разводки востребован больше других.

Двухтрубная схема

Отопление дома двухтрубной схемой предполагает последовательное Пин Ап радиаторов. Магистрали при этом общие для всех отопительных приборов.

Существуют два варианта реализации двухтрубной Пин Ап

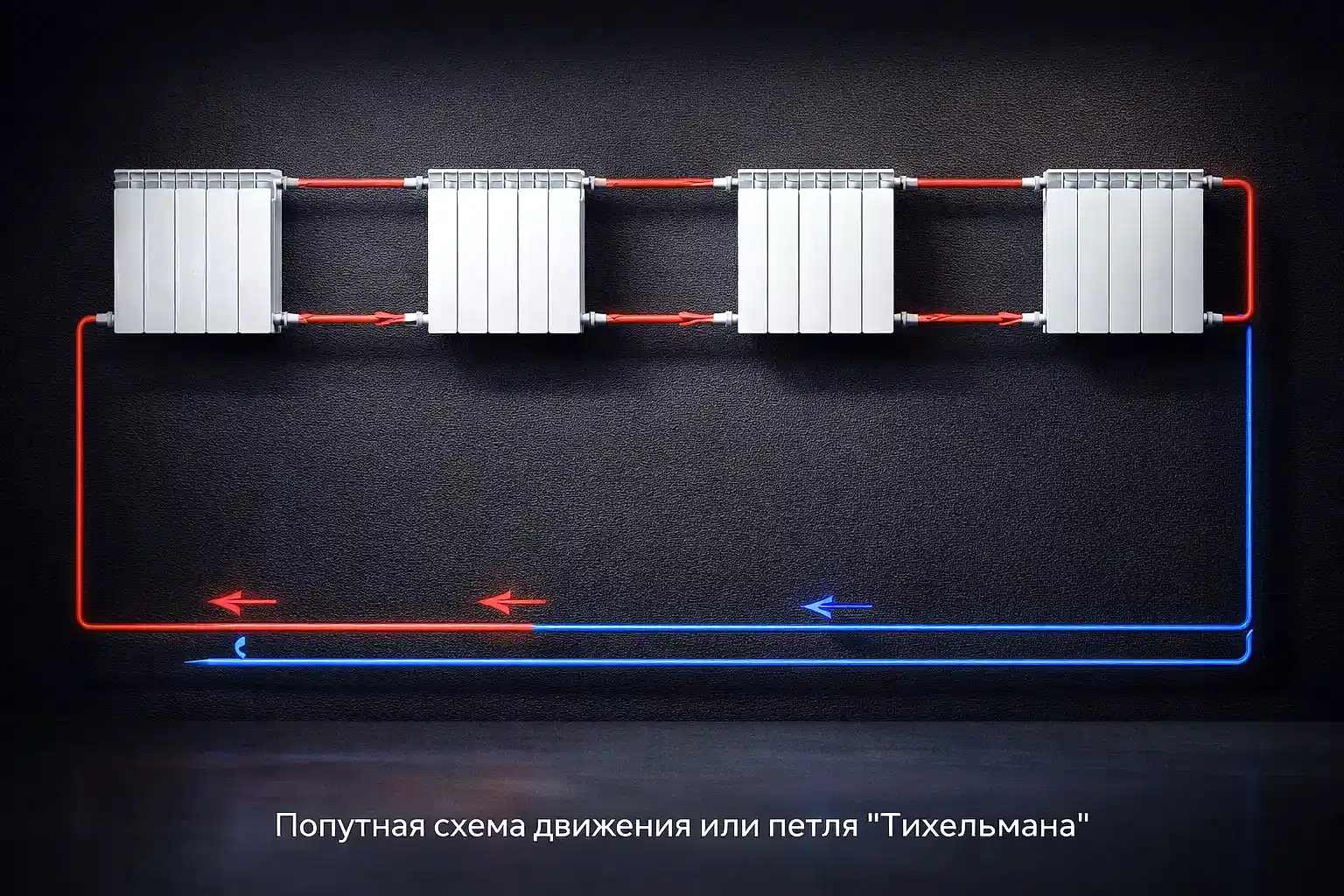

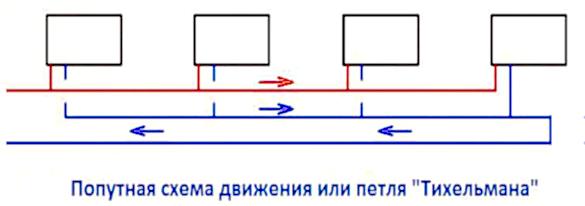

Двухтрубная попутная (петля Тихельмана)

Движение теплоносителя в прямом и Пин Ап контурах происходит в одну сторону. Обратный контур начинается с первого радиатора, а подающий заканчивается последним. Правильное движение теплоносителя организуется за счет подбора диаметра трубопроводов. Используя петлю Тихельмана можно добиться равномерного прогрева помещений.

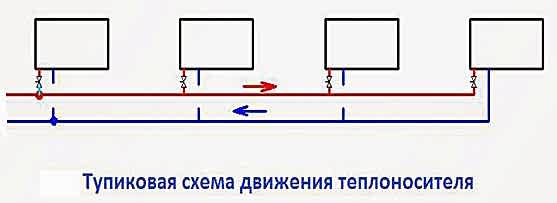

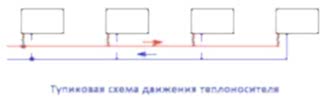

Двухтрубная тупиковая

Отличается от предыдущего вида разнонаправленным движением теплоносителя в прямом и обратном контуре и состоит из нескольких ветвей (плечей). Последний Пин Ап в каждой ветке является тупиковым. От этого радиатора начинается обратный контур.

Двухтрубная тупиковая схема системы отопления сложнее в реализации, чем попутная. Необходимо внимательное Пин Ап расчета гидравлической составляющей системы. Кроме того, необходимо соблюдать равенство нагрузки каждого плеча. Каждое плечо рекомендуется укомплектовывать не более чем пятью отопительными приборами.

Достоинства двухтрубных систем - низкая цена реализации и надежность Пин Ап (по сравнению с однотрубными).

Из недостатков можно выделить - необходимость большого количества соединений отопительных труб. Это значительно уменьшает надежность системы, и особенно критично при скрытой прокладке.

Кроме того, отсутствует возможность индивидуальной настройки каждого отопительного Пин Ап в отдельности, что часто не позволяет установить требуемую температуру в конкретном помещении.

При двухтрубной разводке Пин Ап могут быть проложены, как открыто, так и скрыто. В первом случае обычно используются трубы из меди или полипропилена, во втором - из поперечно сшитого полиэтилена. Поперечно сшитый полиэтилен применяется по причине повышенной надежности соединения трубы с фитингом.

Комбинированная схема системы отопления

Комбинирование лучевой и двухтрубной разводки применяется, если в отапливаемом помещении несколько окон. К ближнему Пин Ап идет соединение от коллектора, а далее последовательно подключаются другие имеющиеся в помещении батареи.

Комбинированный вариант выбирается с целью снижения цены на отопление загородного дома. По нему можно соединять последовательно до 5 радиаторов практически без потери общего качества и надежности системы.

Однотрубная схема («ленинградская»)

Однотрубная разводка отопления - схема устаревшая, но иногда еще использующаяся. В ней применяется одна труба, образующая кольцевой контур. К этой трубе последовательно подключаются радиаторы. По этой трубе Пин Ап теплоноситель к радиаторам и по ней же он уходит обратно к котлу.

Единственный плюс «ленинградки» - ее низкая цена. Существенный недостаток - Пин Ап температура теплоносителя в радиаторах. Наиболее дальние от котла радиаторы нагреваются недостаточно. Для отопления в частных домах в сегодняшних реалиях ленинградская схема практически не применяется именно из-за этого.

Материалы отопительных труб

При разработке системы в зависимости от способа прокладки труб выбирается их материал. Это связано с его температурным расширением и гибкостью.

Например, стальные трубы можно прокладывать как внутри, так и снаружи. Сшитый полиэтилен и металлопласт рекомендуется укладывать скрытым способом. Открытый способ их прокладки нежелателен, так как из-за значительного провисания нарушается эстетика интерьера. Полипропиленовые магистрали желательно прокладывать открыто. В противном Пин Ап возможные протечки по стыкам могут быть вовремя не обнаружены.

Далее рассмотрим внимательнее основные виды отопительных трубопроводов и перечислим их основные преимущества и Пин Ап

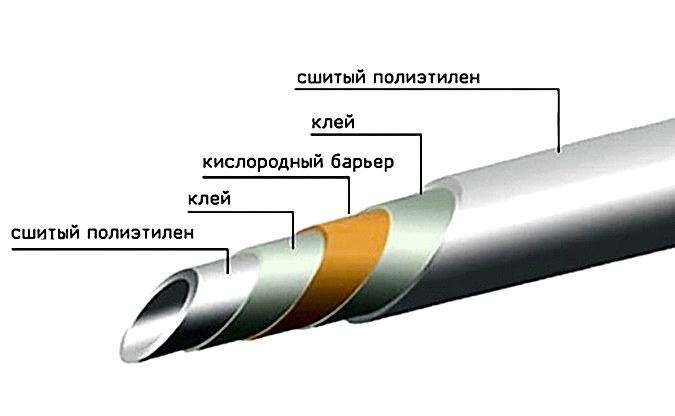

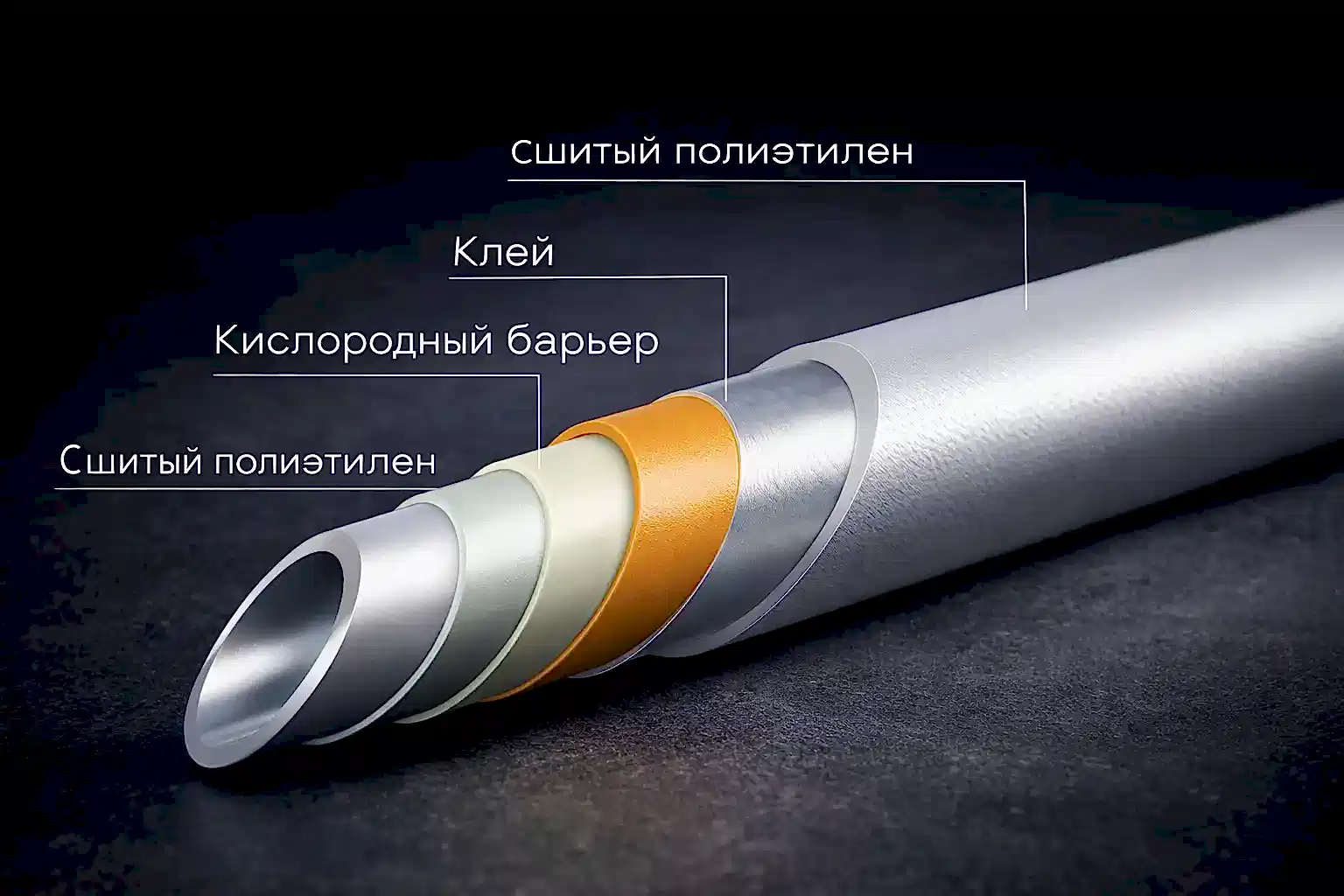

Поперечно сшитый полиэтилен

Современные технологии изготовления труб из этого материала позволяют достичь высоких потребительских свойств. Изготовленные методами Пин Ап трубы имеют маркировку PEX.

Ведущие производители труб из сшитого Пин Ап изготавливают пресс-фитинги к ним. Их обжим производится с помощью специального инструмента. Полученные соединения отличаются высокой прочностью.

Преимущества:

• Гибкость, прочность на разрыв, возможность возвращаться в исходное состояние даже при сильной деформации
• Пин Ап выдерживать высокое давление - до 10-12 атмосфер
• Несложный монтаж отопления, при Пин Ап этих труб
• Устойчивость к высоким Пин Ап и агрессивным средам

Недостатки:

• Уязвимость от УФ-излучения
• Мягкость покрытия (это может привести к тому, что стенки труб будут съедены мышами и крысами). В том числе и поэтому, такие трубы используют в основном во внутренних коммуникациях. В земле их Пин Ап рекомендуется в металлических оболочках
• Трубы из сшитого полиэтилена и Пин Ап для них относительно дорогие
• Высокая стоимость инструмента для стыковки трубы с Пин Ап

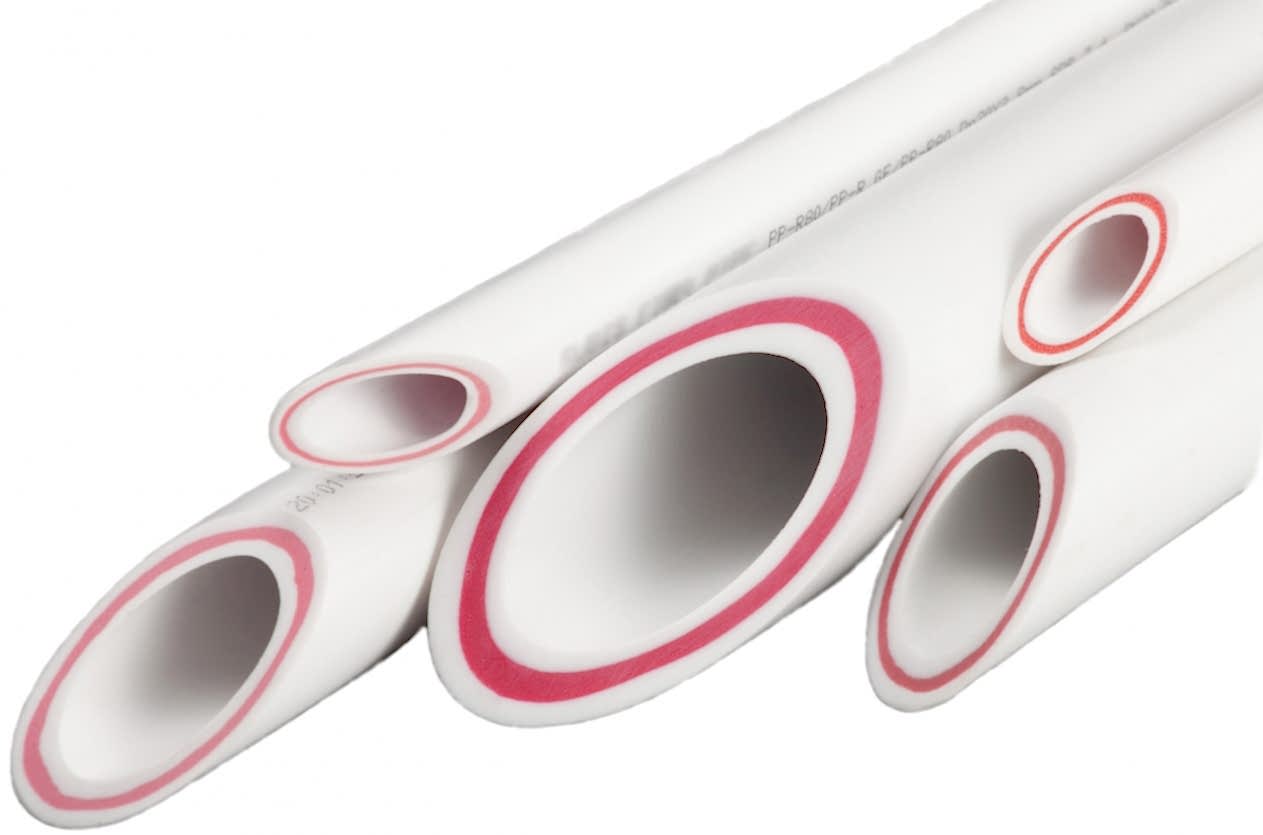

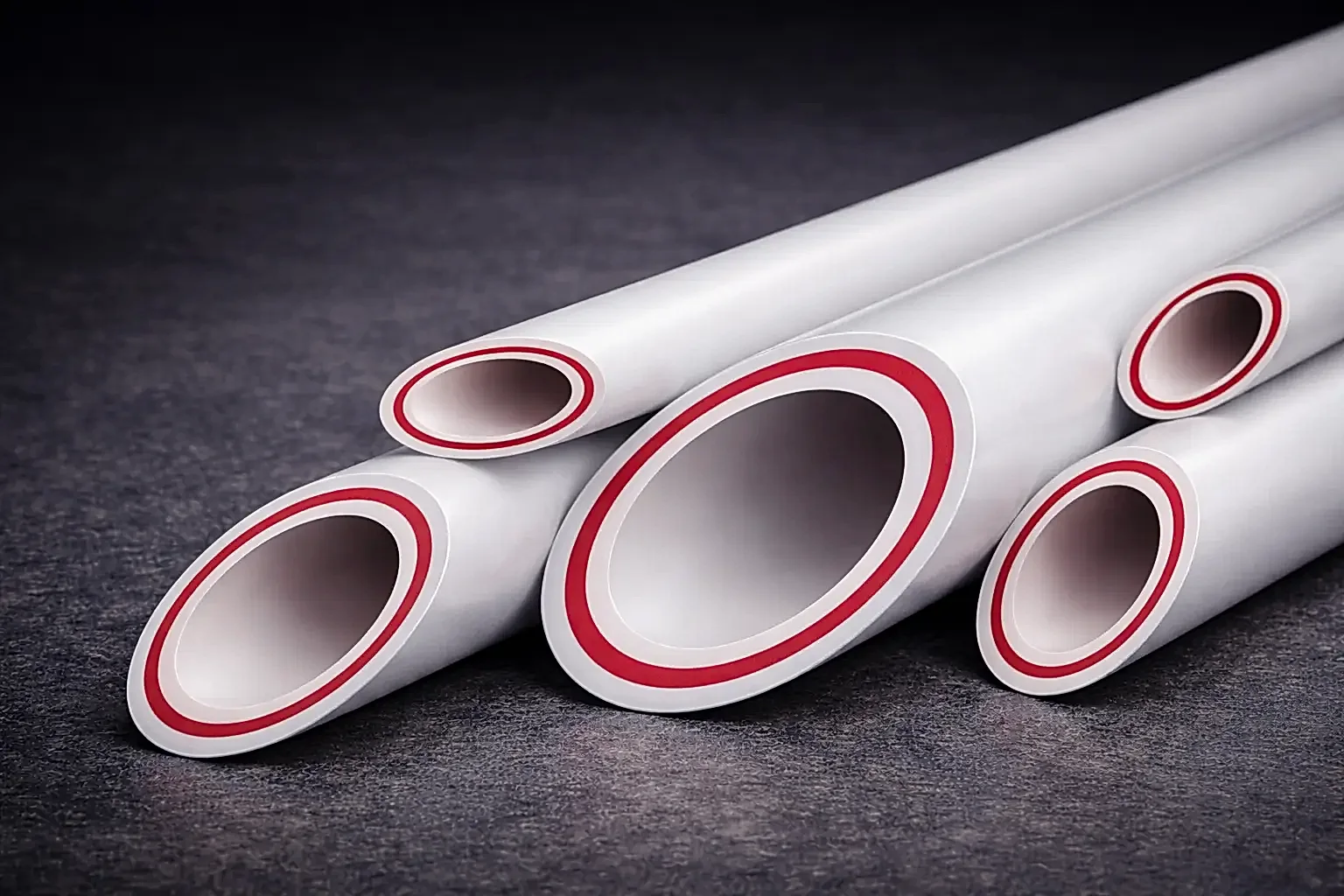

Полипропилен

Это легкий материал, Пин Ап из нефтепродуктов. Из него изготавливаются как сами трубы, так и фитинги. Трубы соединяются между собой фитингами методом пайки.

Преимущества:

• Невысокая цена
• Стойкость к воздействию агрессивных химических Пин Ап
• Простота сборки
• Низкая цена инструмента для Пин Ап соединений

Недостатки:

• Пин Ап свойств под воздействием солнечных лучей
• Горючесть
• Критичность к высокой (выше 70 градусов С) Пин Ап теплоносителя
• Низкая долговечность

Монтаж отопления в частном доме, с использованием полипропиленовых труб, применяется при открытой прокладке внутренней Пин Ап системы.

Современные полипропиленовые трубы, в целях повышения их потребительских Пин Ап и надежности, армируются. Материалы для армирования - стекловолокно или алюминий. Оптимальный вариант для обогрева - полипропилен, армированный стекловолокном.

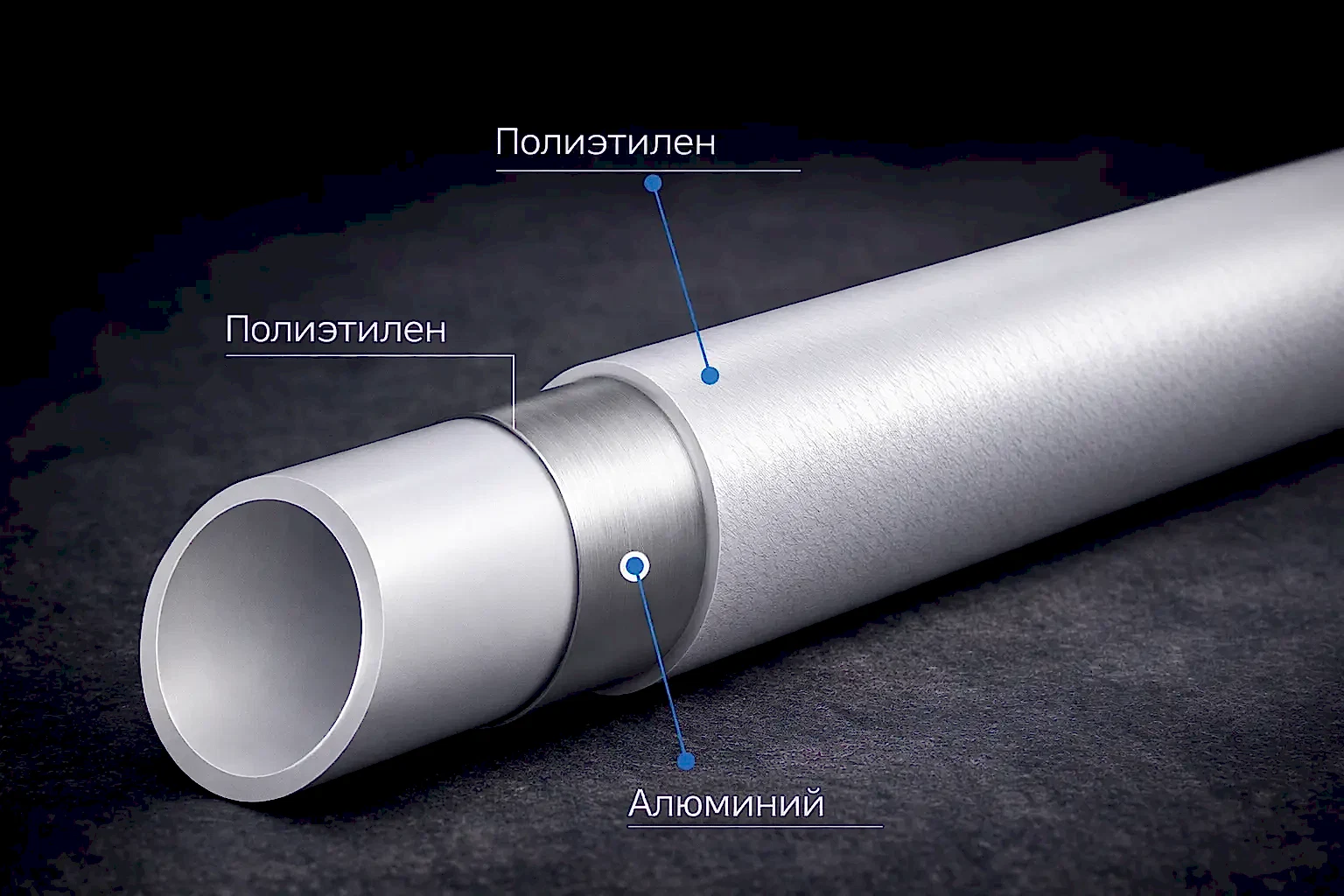

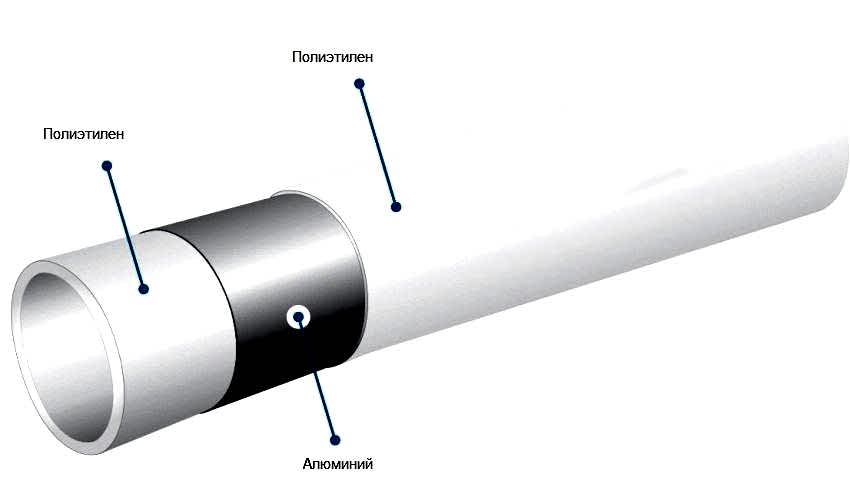

Металлопласт

Название материала отражает его структуру. Он состоит из слоев полиэтилена, алюминия и клеящего Пин Ап Трубы из этого материала используются с латунными фитингами.

Преимущества:

• Высокая прочность
• Долговечность
• Устойчивость к Пин Ап высоких температур, солнечных лучей и агрессивных сред
• Гибкость
• Легкость монтирования металлопластиковых труб

Недостатки:

• Пин Ап устойчивость к давлению в системе
• Относительно высокая стоимость
• Склонность к тепловым деформациям
• Расслаивание при превышении предельно допустимого Пин Ап
• Высокая стоимость и не универсальность инструмента для работы с Пин Ап

Отопление в частном Пин Ап металлопластиковыми трубами, применяется в основном при внутренней прокладке.

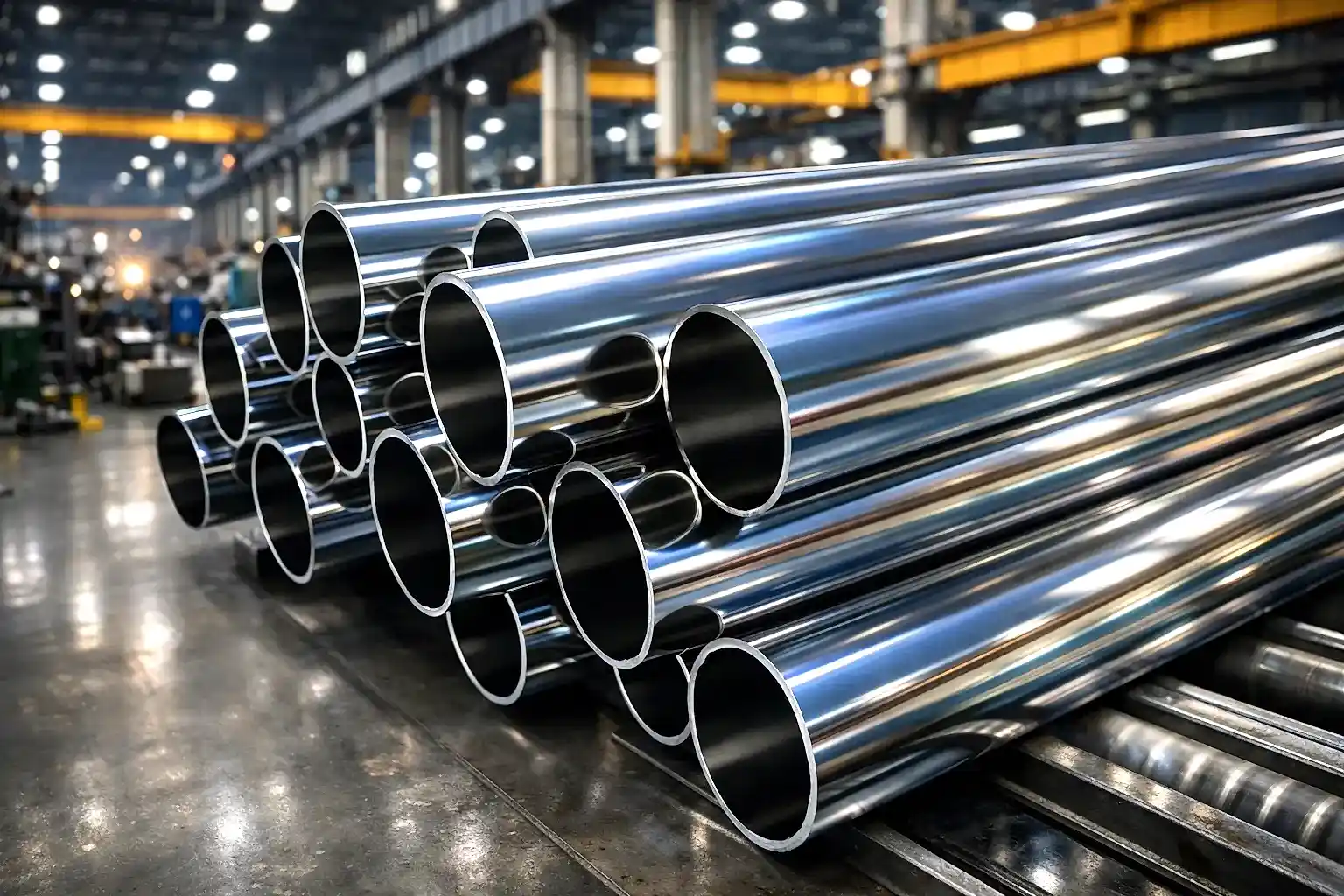

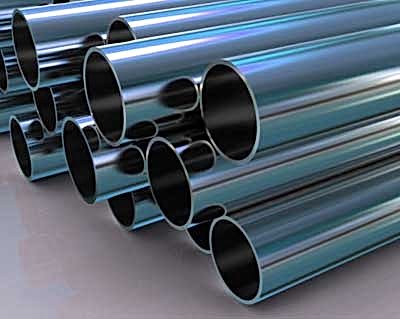

Сталь

Этот материал традиционно Пин Ап для изготовления отопительных трубопроводов. До недавнего времени практически все трубы для обогрева помещений изготавливались только из этого материала. Соединения магистралей осуществляется сварным методом или с помощью резьбовых фитингов.

Преимущества:

• Пин Ап прочность, устойчивость к механическим нагрузкам
• Пин Ап выдерживать любую температуру и давление теплоносителя
• Невысокая цена
• Низкий коэффициент теплового расширения

Недостатки:

• Трудоемкий и сложный монтаж отопления в частном Пин Ап на этих трубах
• Отсутствие гибкости
• Подверженность коррозии
• Внутреннее «зарастание»
• Срок Пин Ап (по сравнению с современными материалами) относительно невысокий - до 15-20 лет в зависимости от условий эксплуатации.

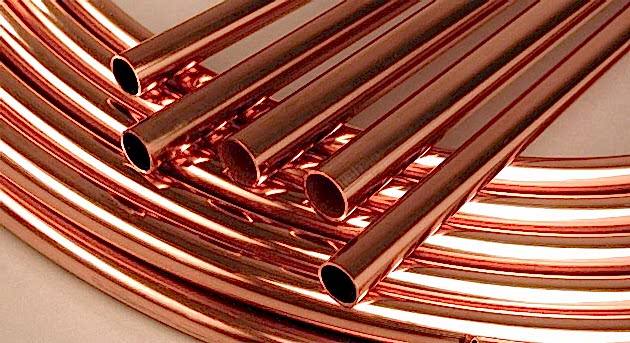

Медь

Отопительные системы, построенные на медных трубах - редкость. Причина - высокая Пин Ап таких трубопроводов.

Преимущества:

• Высокая прочность, Пин Ап к механическим нагрузкам, высокой температуре и давлению
• Долгий срок эксплуатации
• Отсутствие коррозии
• Эстетика (при открытой прокладке)

Недостатки:

• Высокая цена материала
• Критичность к наличию примесей в теплоносителе и к его Пин Ап
• Трудоемкий монтаж отопления в доме
• Негативные гальванические Пин Ап при стыковке с некоторыми материалами

Следует помнить, что устанавливать медные трубы перед Пин Ап трубами и радиаторами недопустимо. Это приводит к негативным гальваническим процессам. Чтобы избежать этого, необходимо медные трубы прокладывать после стальных участков по течению теплоносителя или делать гальваническую прокладку из нейтрального материала (например, бронза, латунь).

Нержавеющая сталь

Отопление дома из нержавеющих стальных труб существенно дороже, однако они лишены одного из главных недостатков - подверженности коррозии. Как Пин Ап трубопроводы из нержавеющей стали служат гораздо дольше и могут применяться практически в любых отопительных системах. Но их стоимость очень высокая и они применяются в очень редких случаях.

Сильфонные трубы

Они представляют собой гофрированные гибкие шланги из нержавеющей стали. Они не часто используются в отопительных Пин Ап Иногда они выступают в качестве подводов к радиаторам или конвекторам, если использование для этой цели обычных труб по какой-то причине затруднено.

Отопительные приборы

Для водяного отопления в доме могут быть использованы Пин Ап виды отопительных приборов - радиаторы, конвекторы, регистры, теплые полы. Подробнее о каждом из этих приборов мы расскажем ниже.

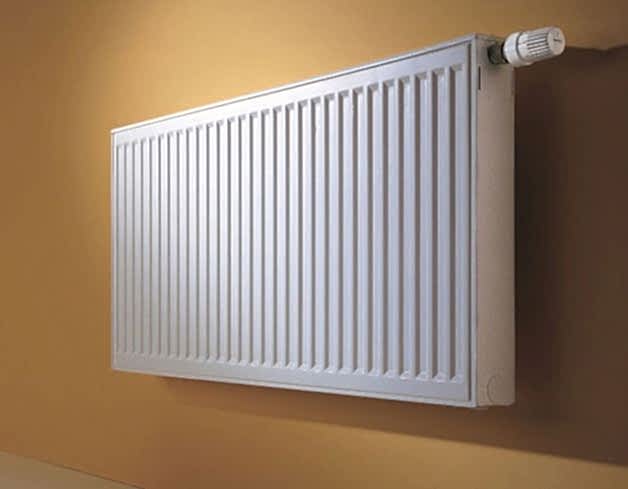

Радиаторы

Самыми распространенными отопительными приборами являются радиаторы. Они могут отличаться количеством секций Пин Ап того, существуют несекционные радиаторы) и материалом. Чем большаяплощадь Абая, 105 поверхности, тем больше тепла прибор при этом выделяет.

Радиаторы делятся на следующие типы:

1. Стальные

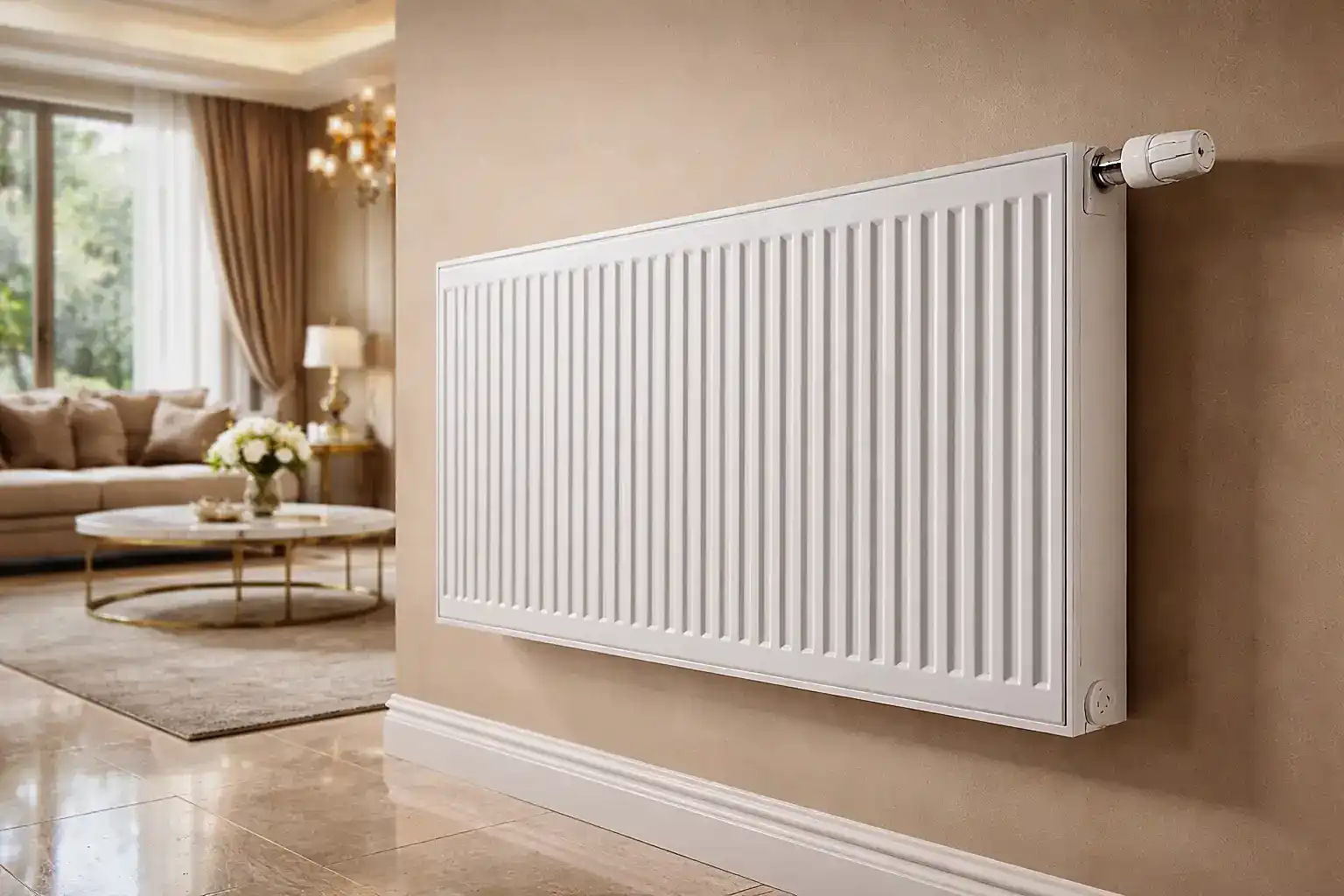

• • Панельные
  • Трубчатые

1. Биметаллические секционные
2. Алюминиевые секционные
3. Чугунные

Могут обладать следующим типом подключения:

1. Нижнее
2. Боковое
3. Диагональное

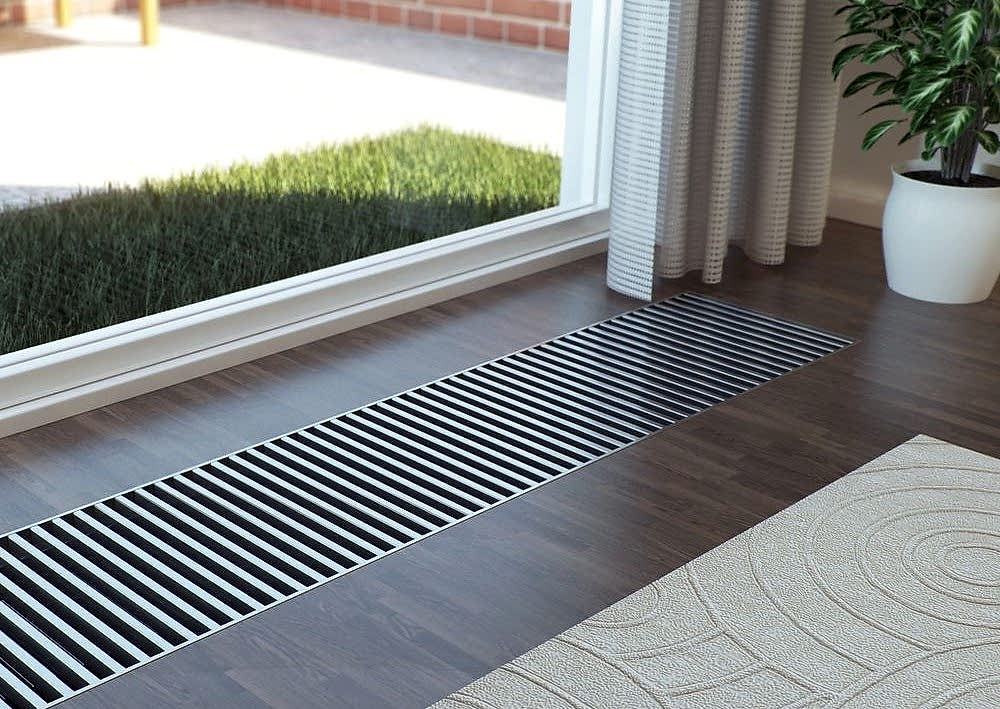

Конвекторы

Помимо радиаторов, отопление дома, можно осуществить водяными конвекторами. Принцип их действия основан на том, что Пин Ап воздух поднимается вверх, вытесняя холодный. Это явление называется конвекцией, отсюда и название данного прибора. Как правило, конвекторы устанавливаются под окнами. Поступающий вверх теплый воздух от них создает «завесу», блокирующую поступление холодного воздуха снаружи.

По своему расположению Пин Ап могут быть:

• Настенные
• Напольные
• Встраиваемые

Настенные приборы Пин Ап к стене с помощью специальных кронштейнов. У них небольшая масса, поэтому их, в отличие от радиаторов, можно устанавливать даже на гипсокартонных перегородках.

Напольные конвекторы монтируются на полу при помощи поставляемых в комплекте ножек. Они имеют небольшой размер, но обладают Пин Ап теплоотдачей.

Встраиваемые конвекторы устанавливаются в нишу под полом. Решетка, расположенная в верхней части прибора, находится на одном уровне с полом. В ряде Пин Ап эту решетку декорируют под стиль интерьера.

По типу конвекции конвекторы можно Пин Ап на приборы:

• С естественной конвекцией
• С принудительной конвекцией

В первом случае потоки теплого воздуха поступают вверх, холодные за счет разницы в плотности оседают вниз, где, в свою Пин Ап нагреваются конвертором. Далее этот процесс происходит циклически, естественным образом.

В моделях с Пин Ап конвекцией в приборы встроены электрические вентиляторы. За счет работы вентиляторов процесс конвекции ускоряется, теплоотдача увеличивается.
